Til minde om Tower Radio og Svend Hansen.
TP6435
Forrige
Op
Næste
DSCN9961c2
Image 1 of 8

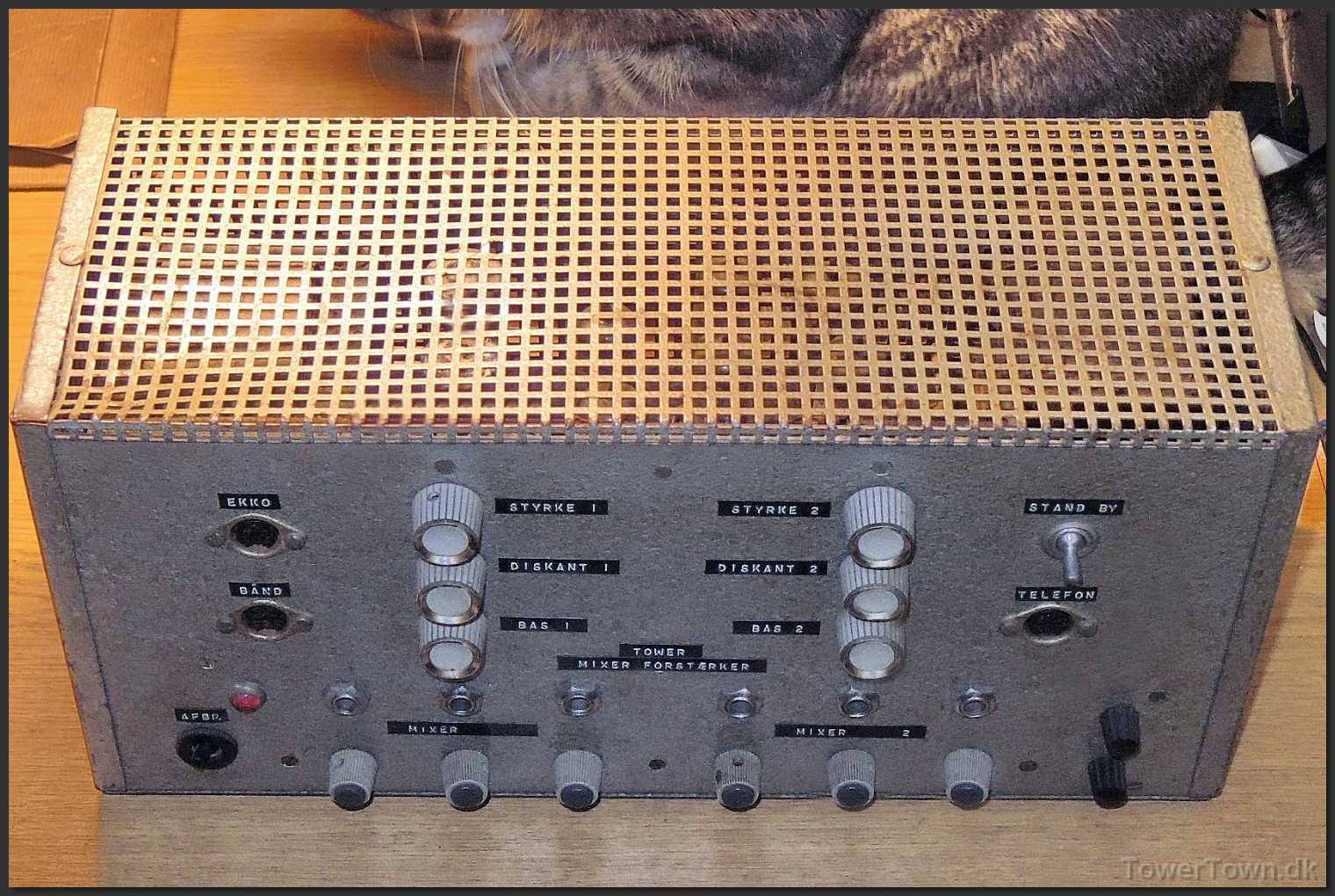

TP6435.
TP6435.
DSCN9950c (2)
Image 2 of 8

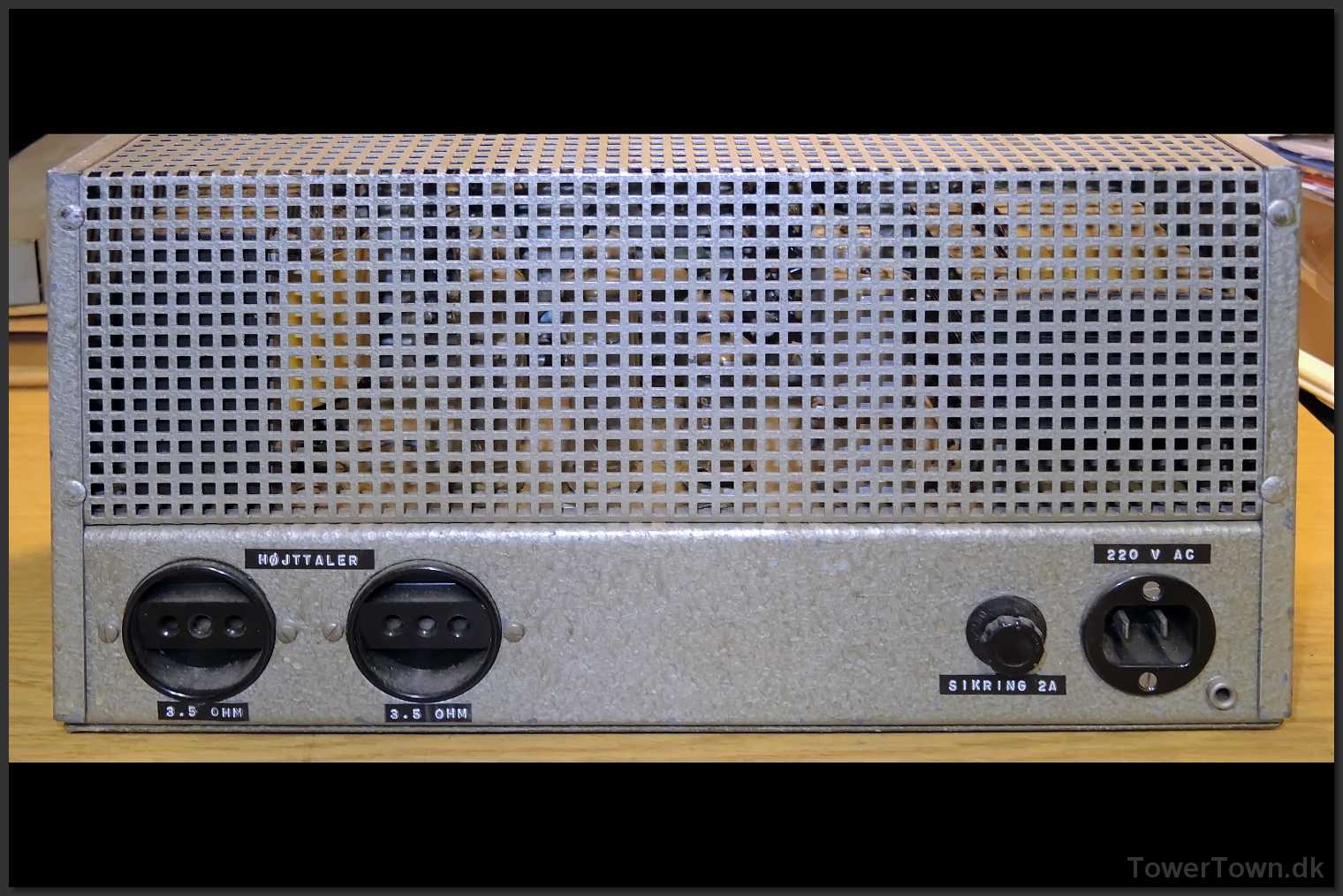

TP6435.
TP6435.
DSCN9937b (2)
Image 3 of 8

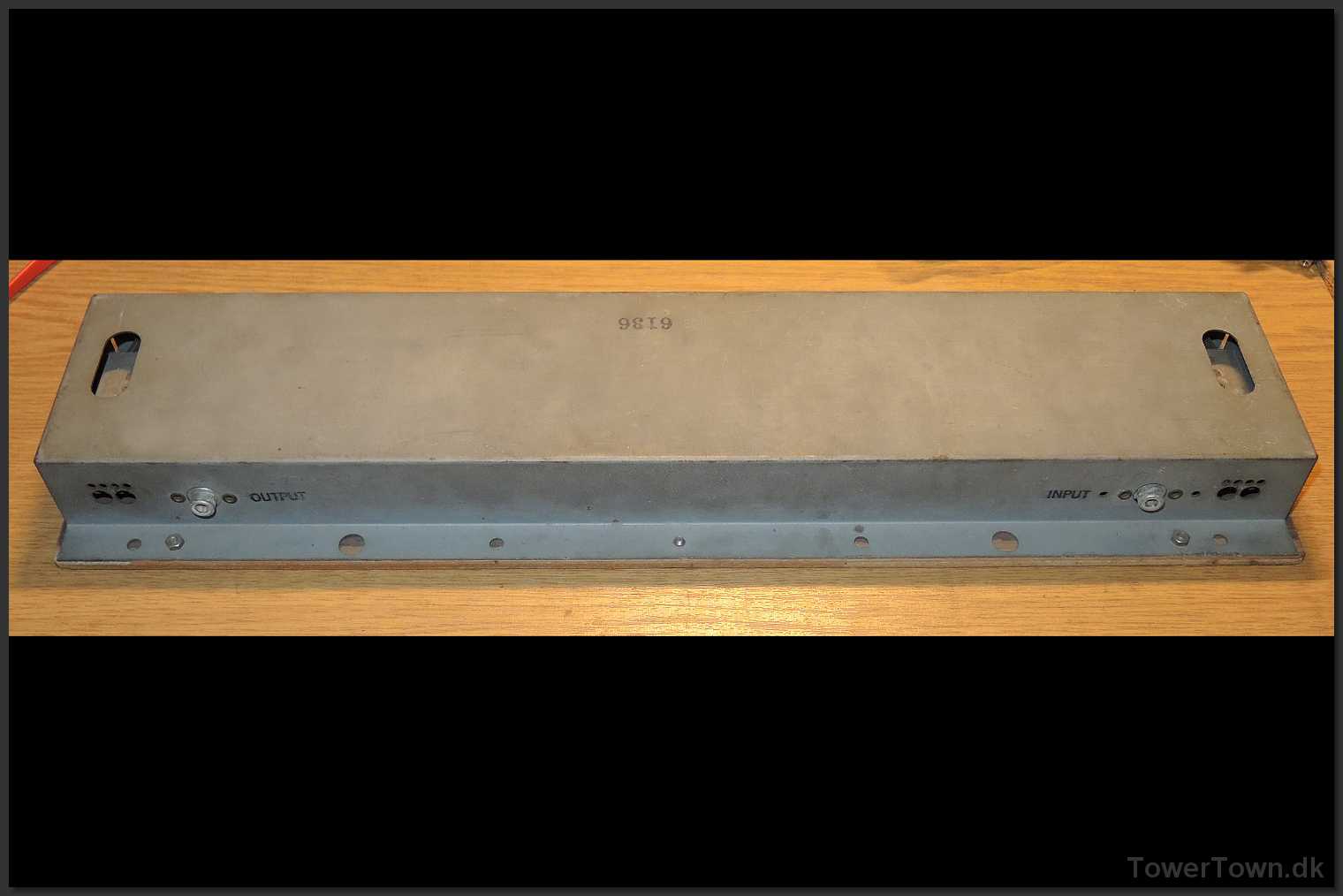

Fjeder-ekko til TP6436.
Fjeder-ekko til TP6436.
TP-6435 StereoMixerAmp 02
Image 4 of 8

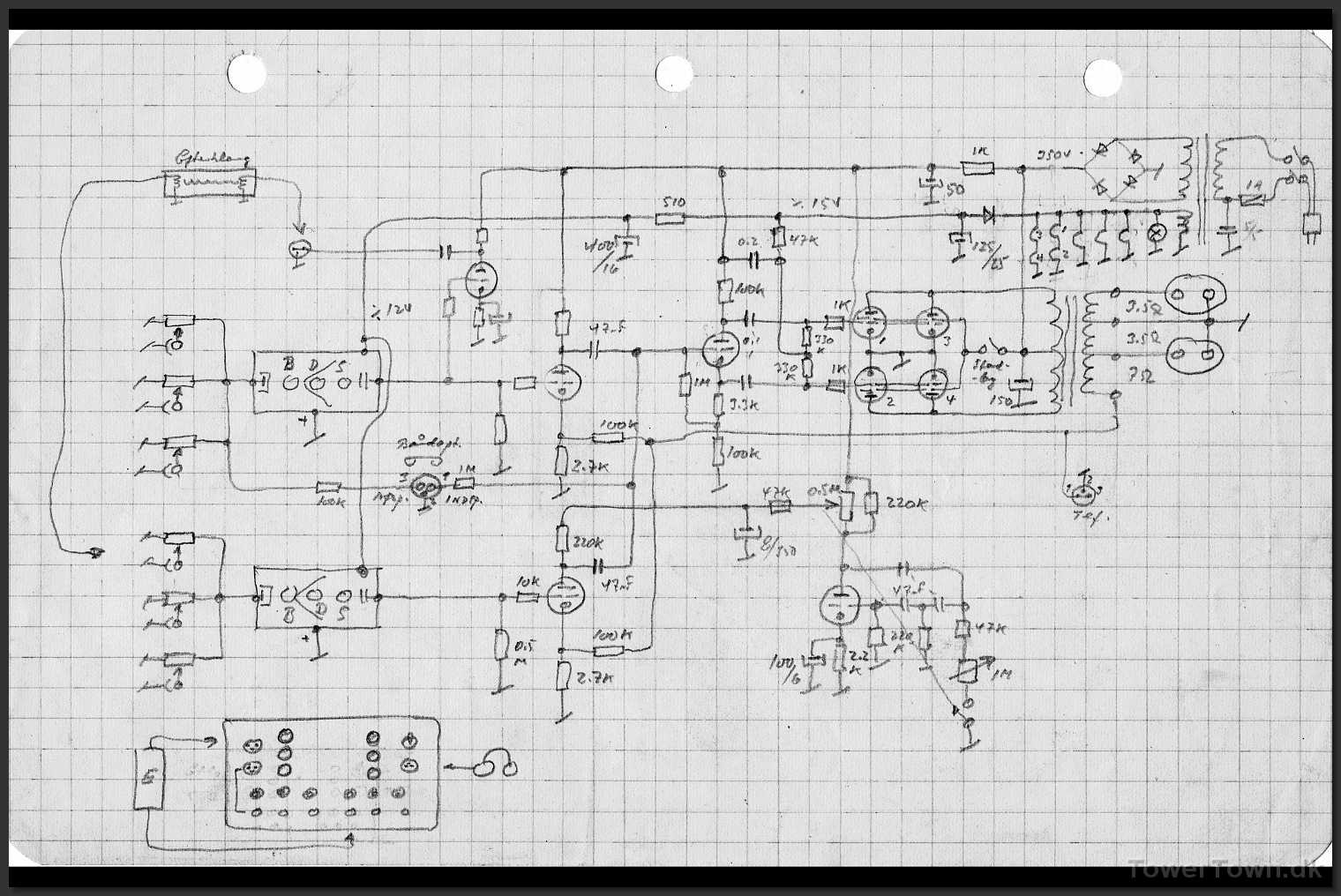

TP64356 diagram.
TP64356 diagram.
18a 6435 forforstaerker og vibrator 02 up
Image 5 of 8

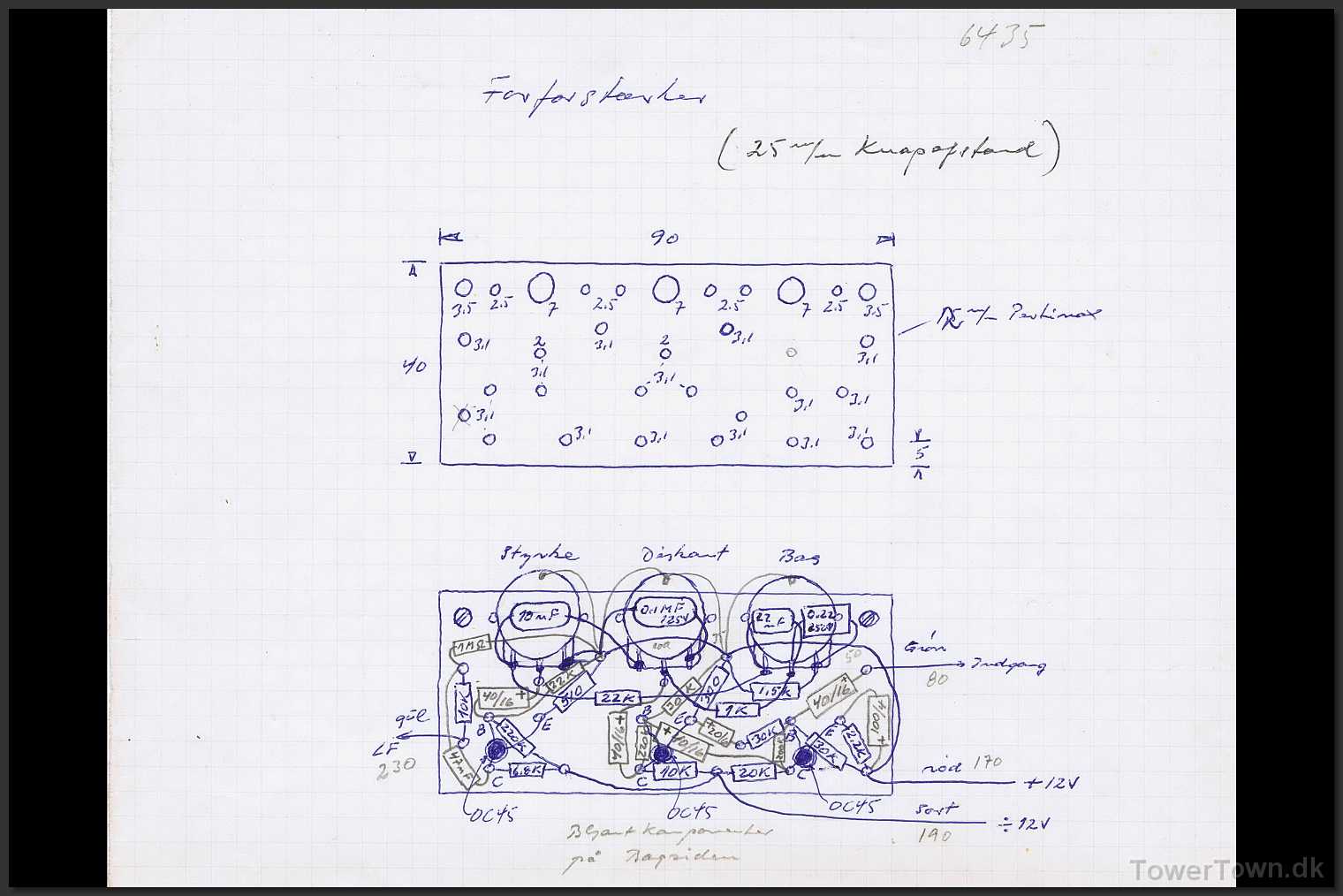

Forforstærker-monteringsplade for TP6435.
Forforstærker-monteringsplade for TP6435.
18b 6435 forforstaerker og vibrator 02 dn
Image 6 of 8

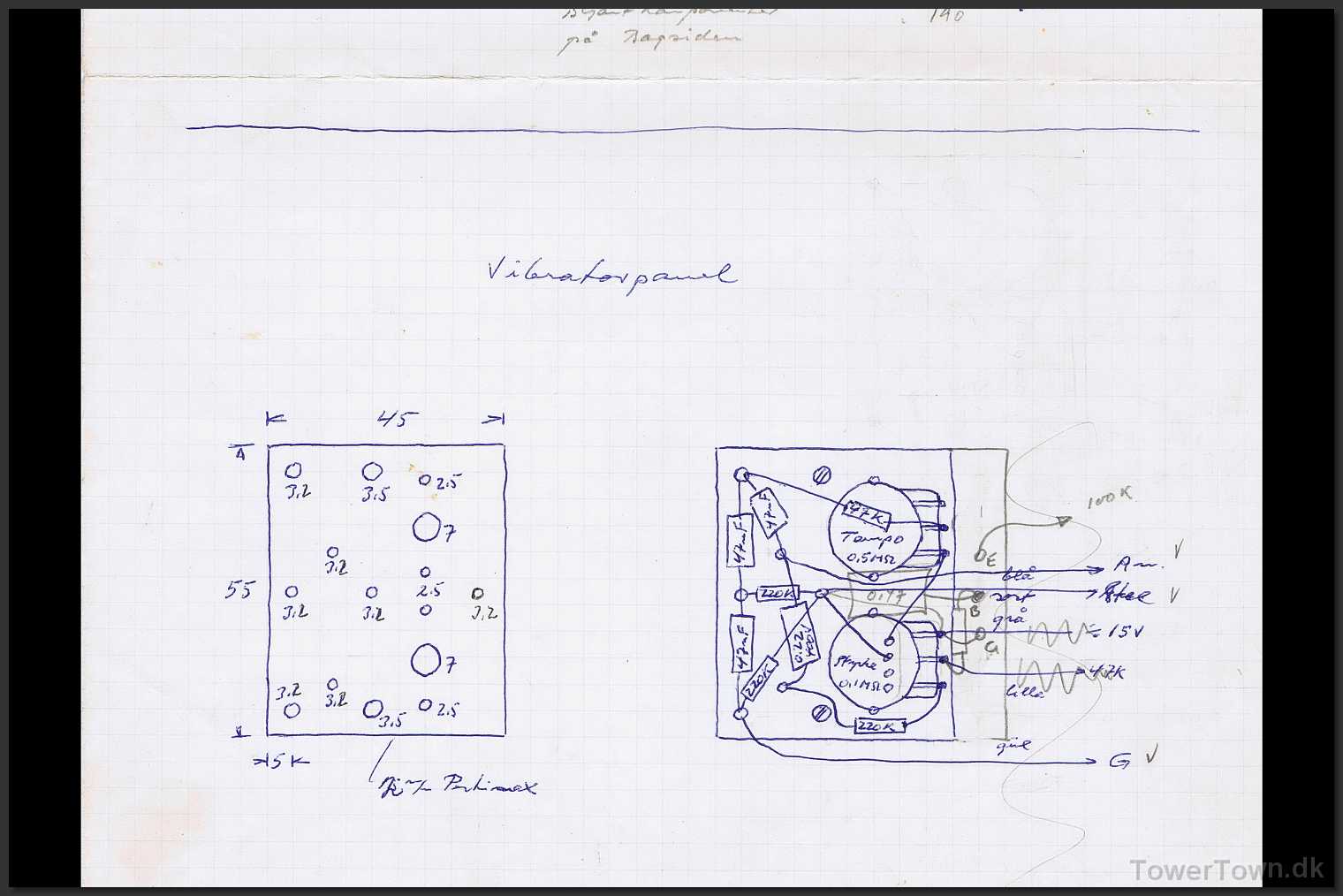

Vibrator-monteringsplade for TP6435.
Vibrator-monteringsplade for TP6435.
19a Ledninger 6435 up
Image 7 of 8

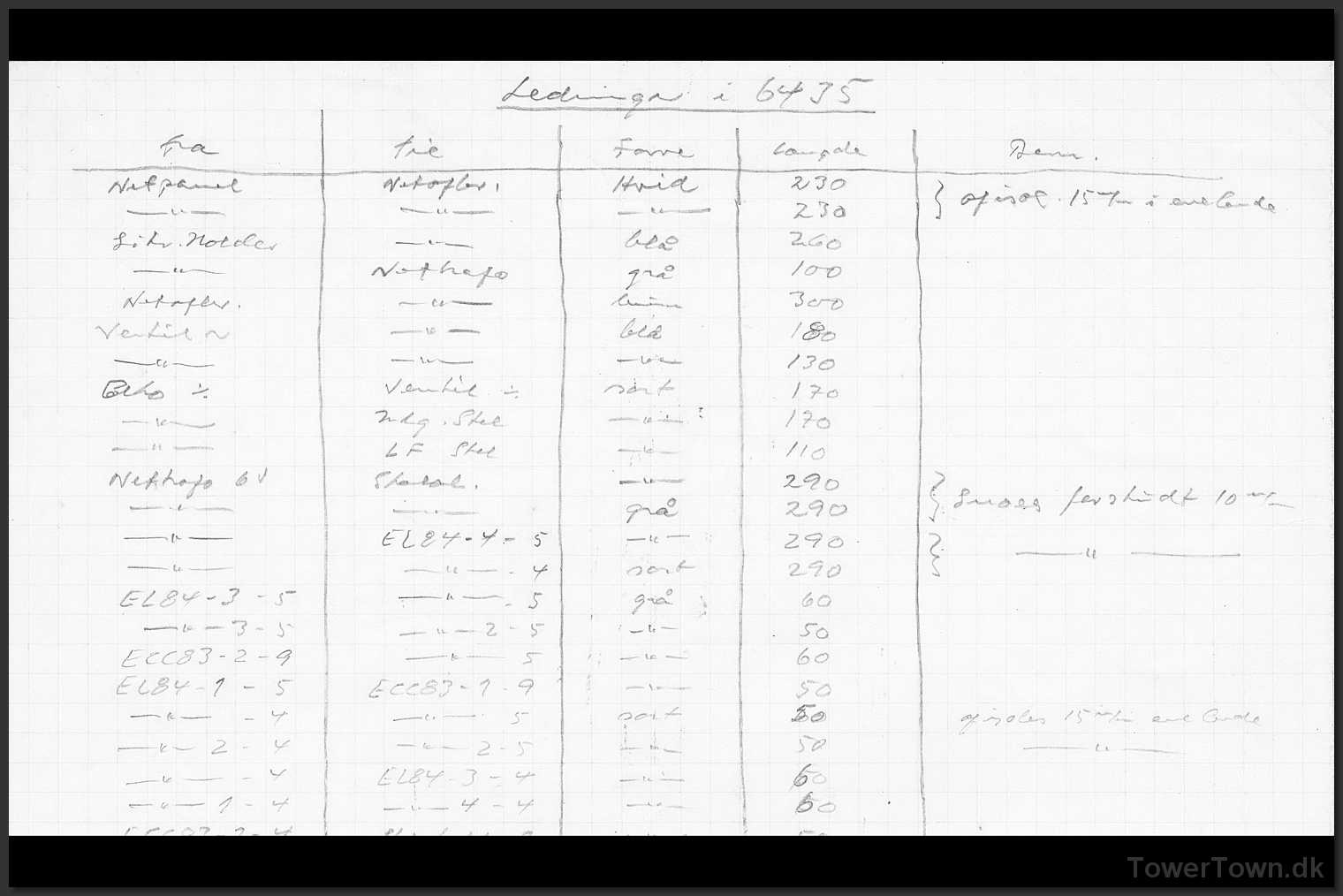

TP6435. Oplistning af monterings-ledninger med farve og længde, samt hvor de går fra og til. (1a2)
TP6435. Oplistning af monterings-ledninger med farve og længde, samt hvor de går fra og til. (1a2)
19b Ledninger 6435 dn
Image 8 of 8

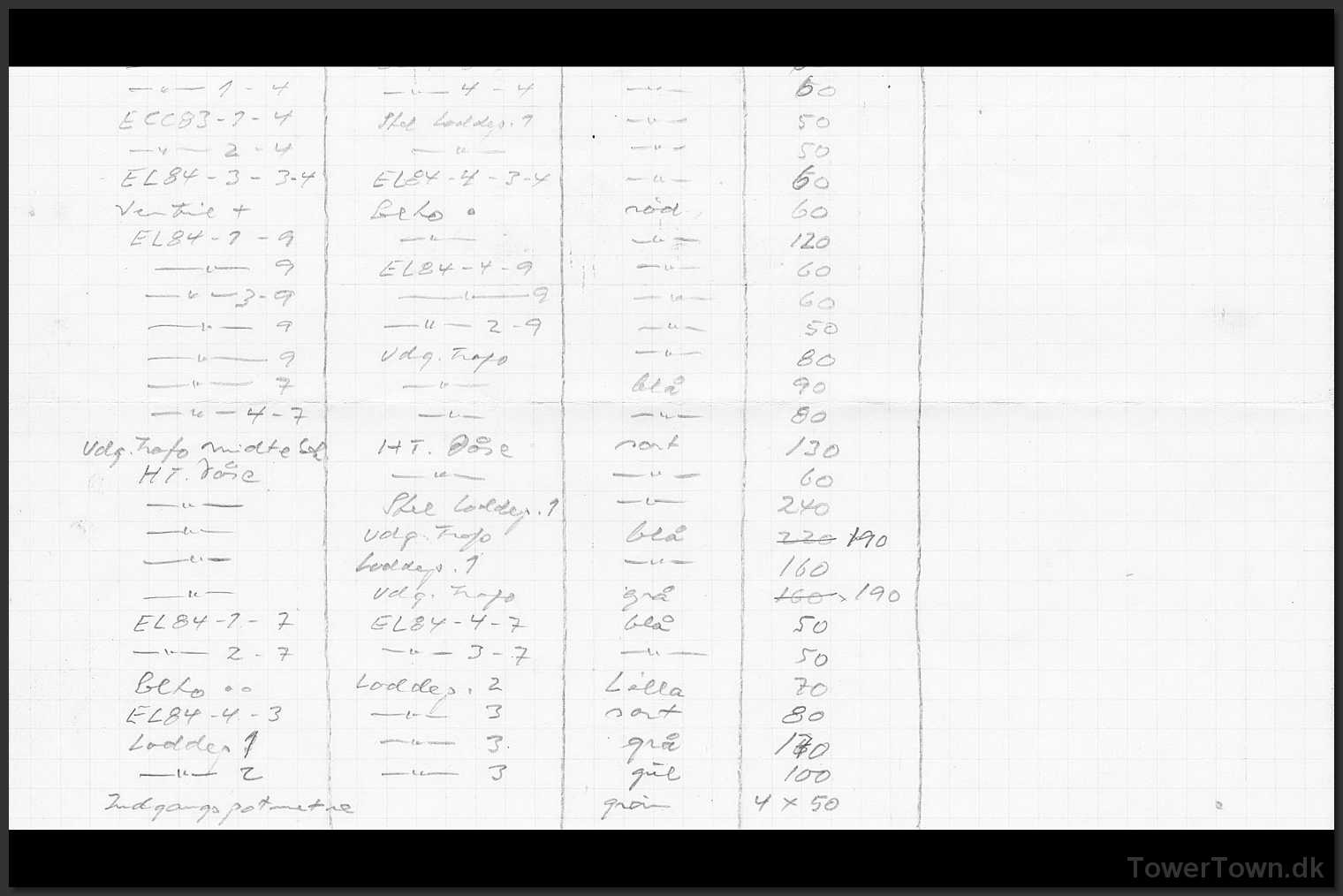

TP6435. Monterings-ledninger med farve og længde, samt hvor de går fra og til. (2a2)
TP6435. Monterings-ledninger med farve og længde, samt hvor de går fra og til. (2a2)
