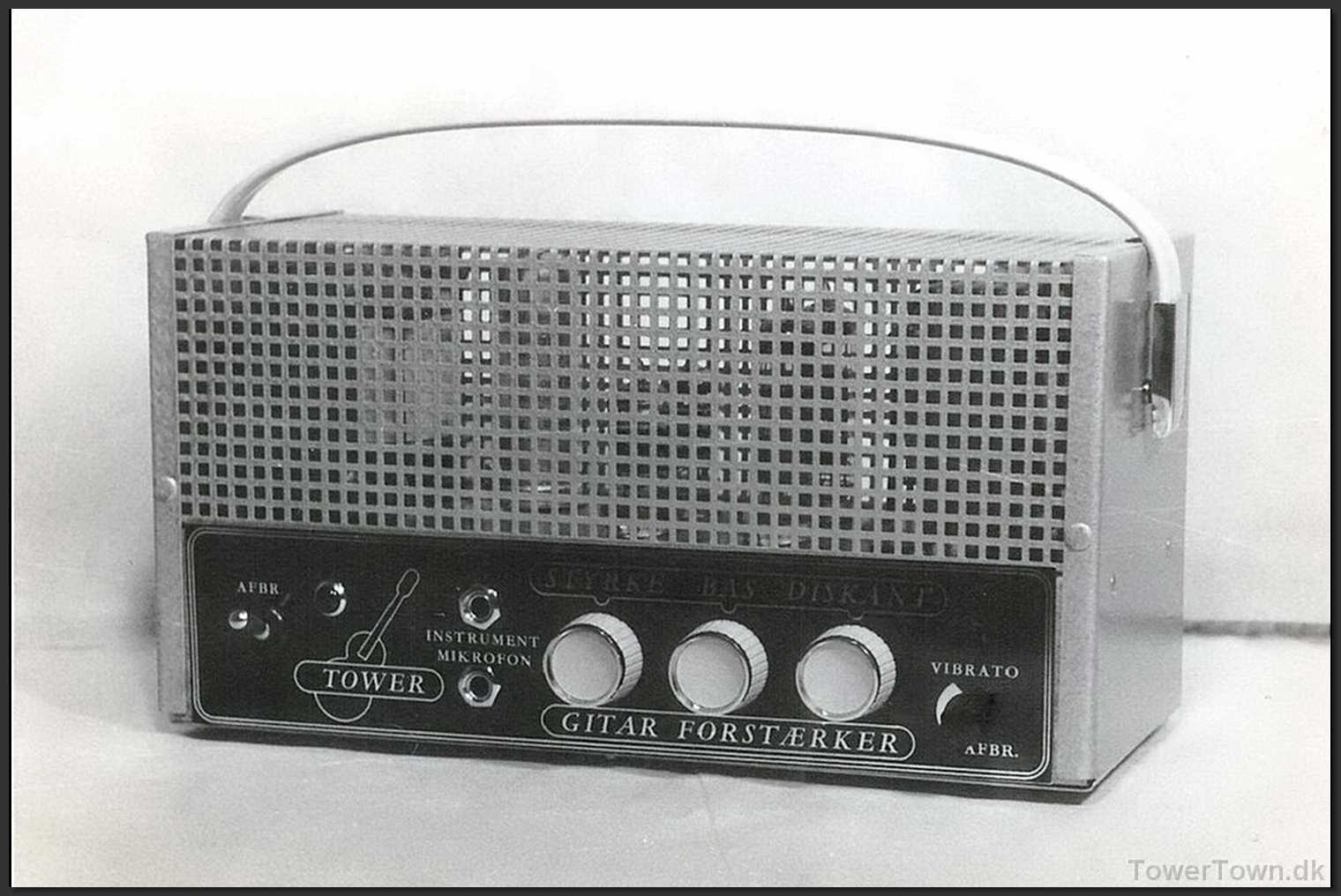

TowerRadio 022
Image 1 of 39
Følgende sider viser baggrundsmateriale vedrørende TP6318.
Følgende sider viser baggrundsmateriale vedrørende TP6318.
46 Mekanisk layout (2)
Image 2 of 39

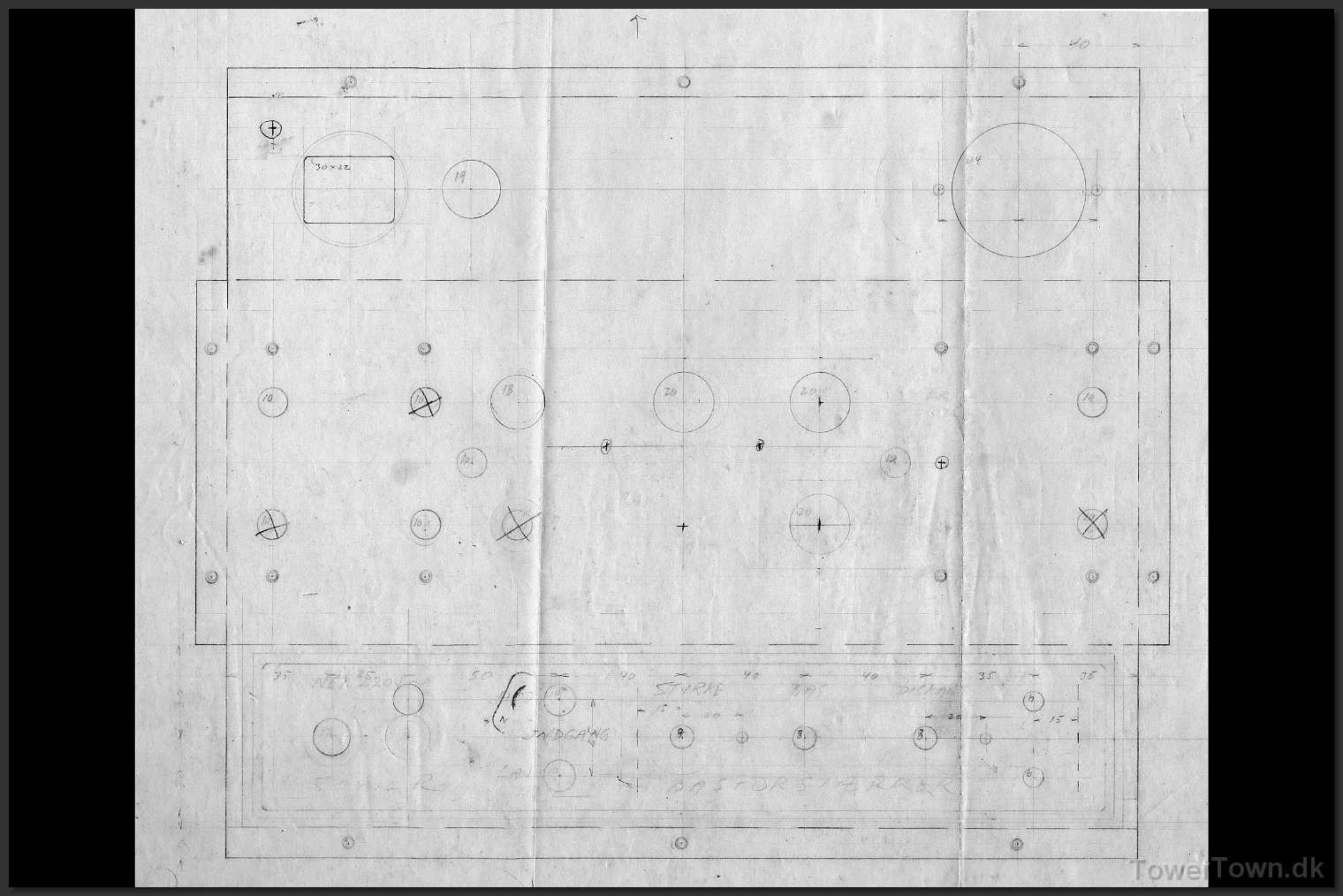

Mekanisk layout. Forstærkerens base bukkes op af een plade.
Mekanisk layout. Forstærkerens base bukkes op af een plade.
Publication1
Image 3 of 39

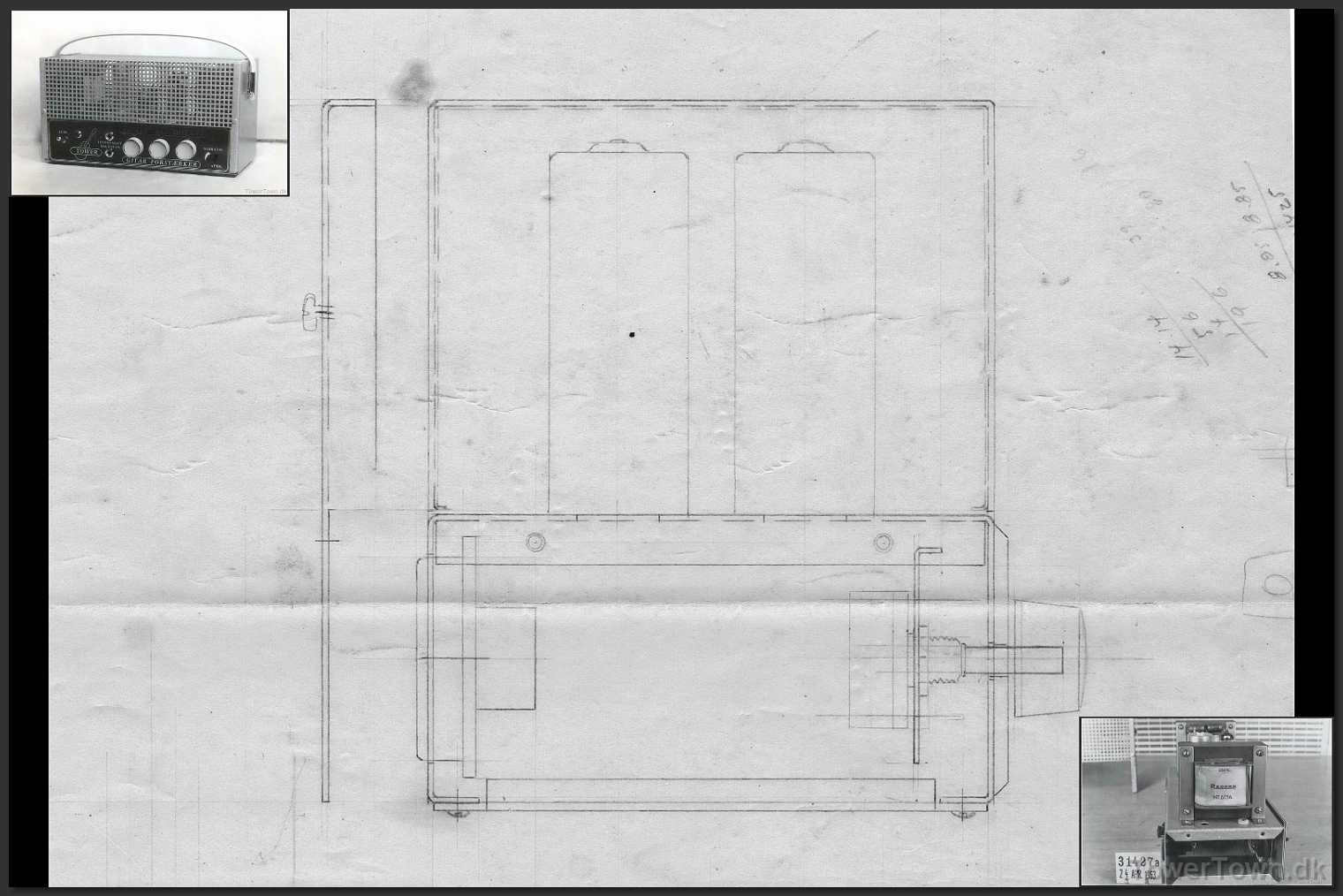

Mekanisk layout set fra siden. Den perforerede overdel pånittet faste sider skrues på basen. Ligeledes bundpladen.
Mekanisk layout set fra siden. Den perforerede overdel pånittet faste sider skrues på basen. Ligeledes bundpladen.
15 Transfer til 6318, frontskilt, guitar versionen (2)
Image 4 of 39

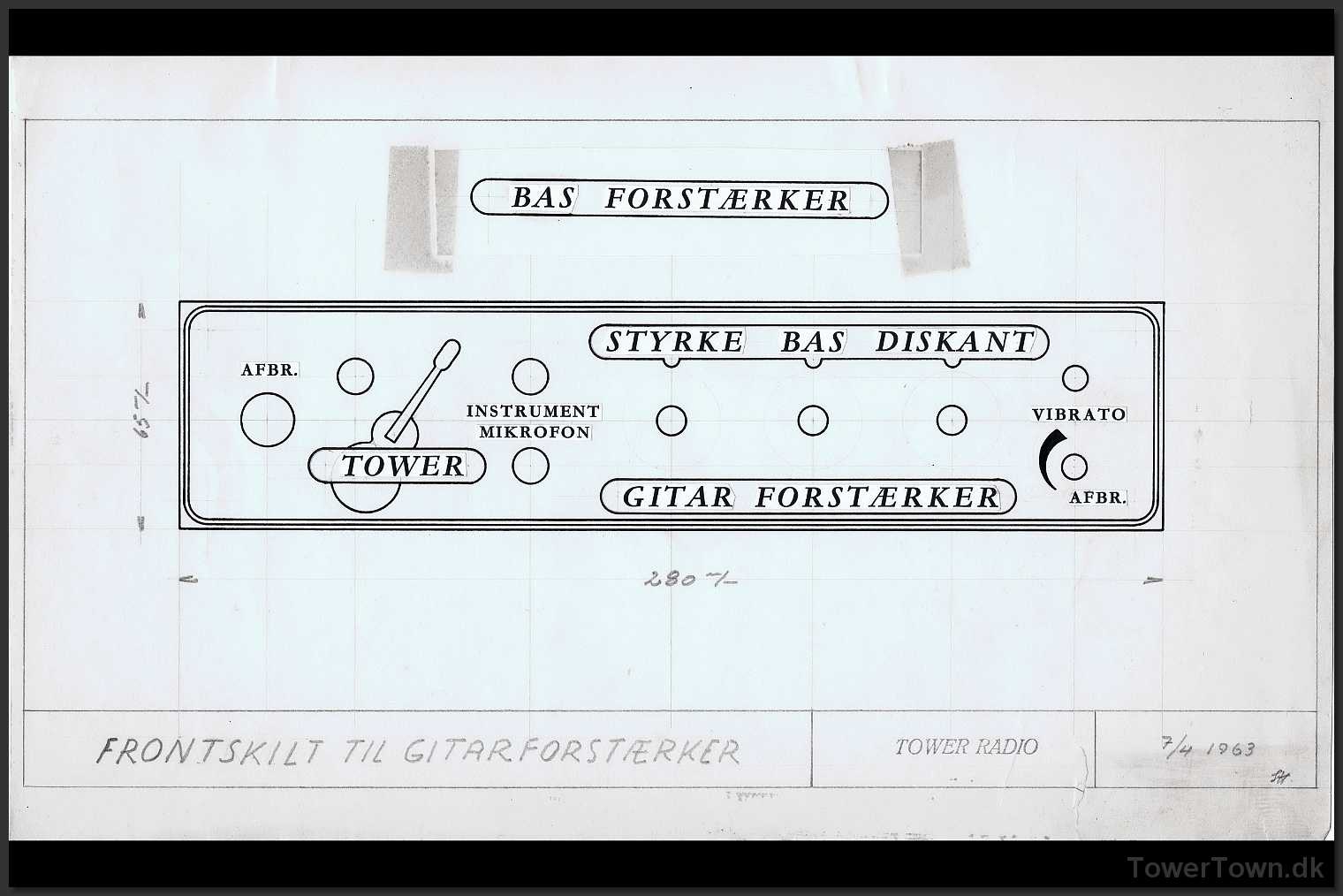

Frontskilt-layout
Frontskilt-layout
11 Forpladefilm Bas og Guitarforstaerker
Image 5 of 39

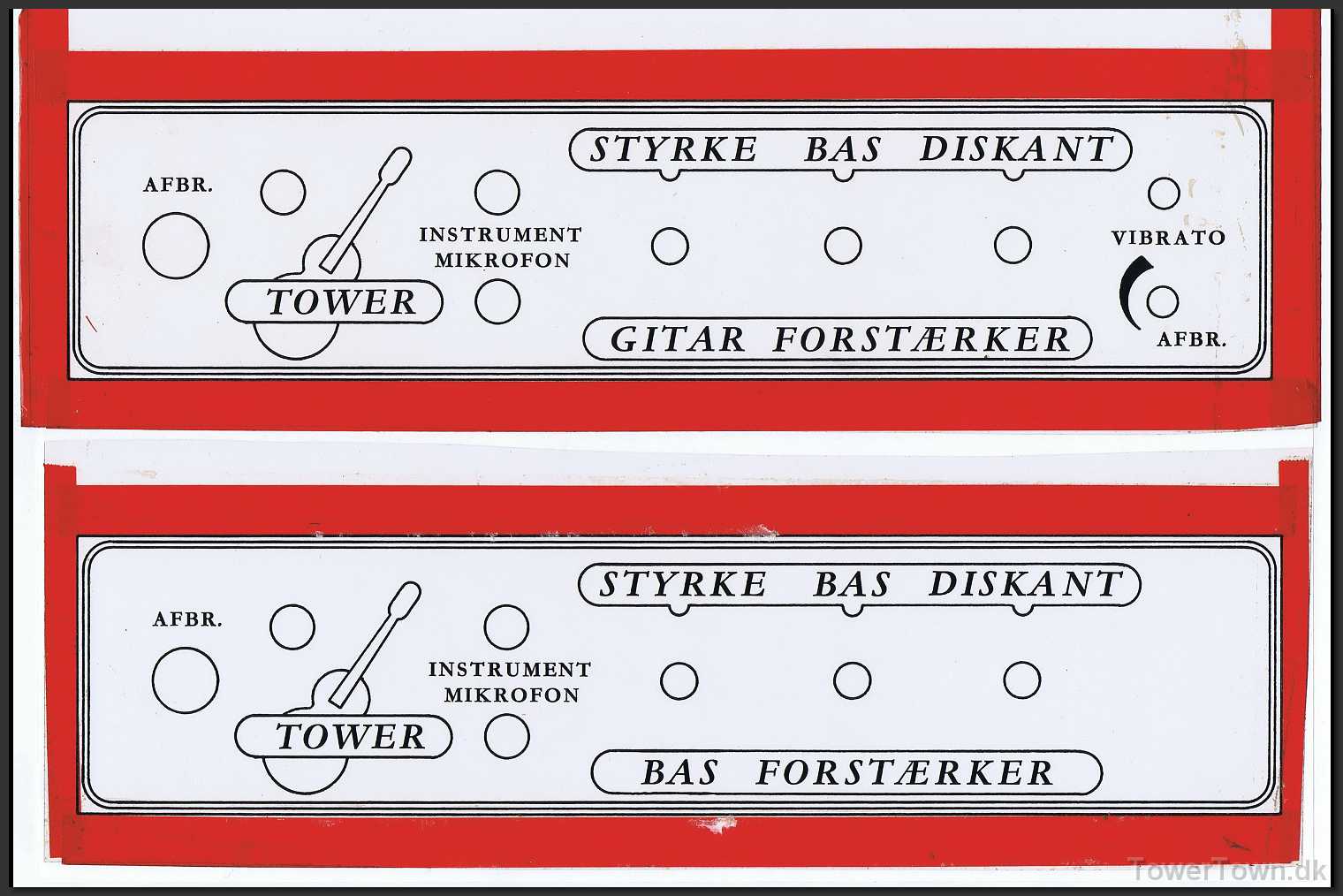

Transfers til Guitar og Bas-varianterne
Transfers til Guitar og Bas-varianterne
43 Transfers hoejttaler (2)
Image 6 of 39

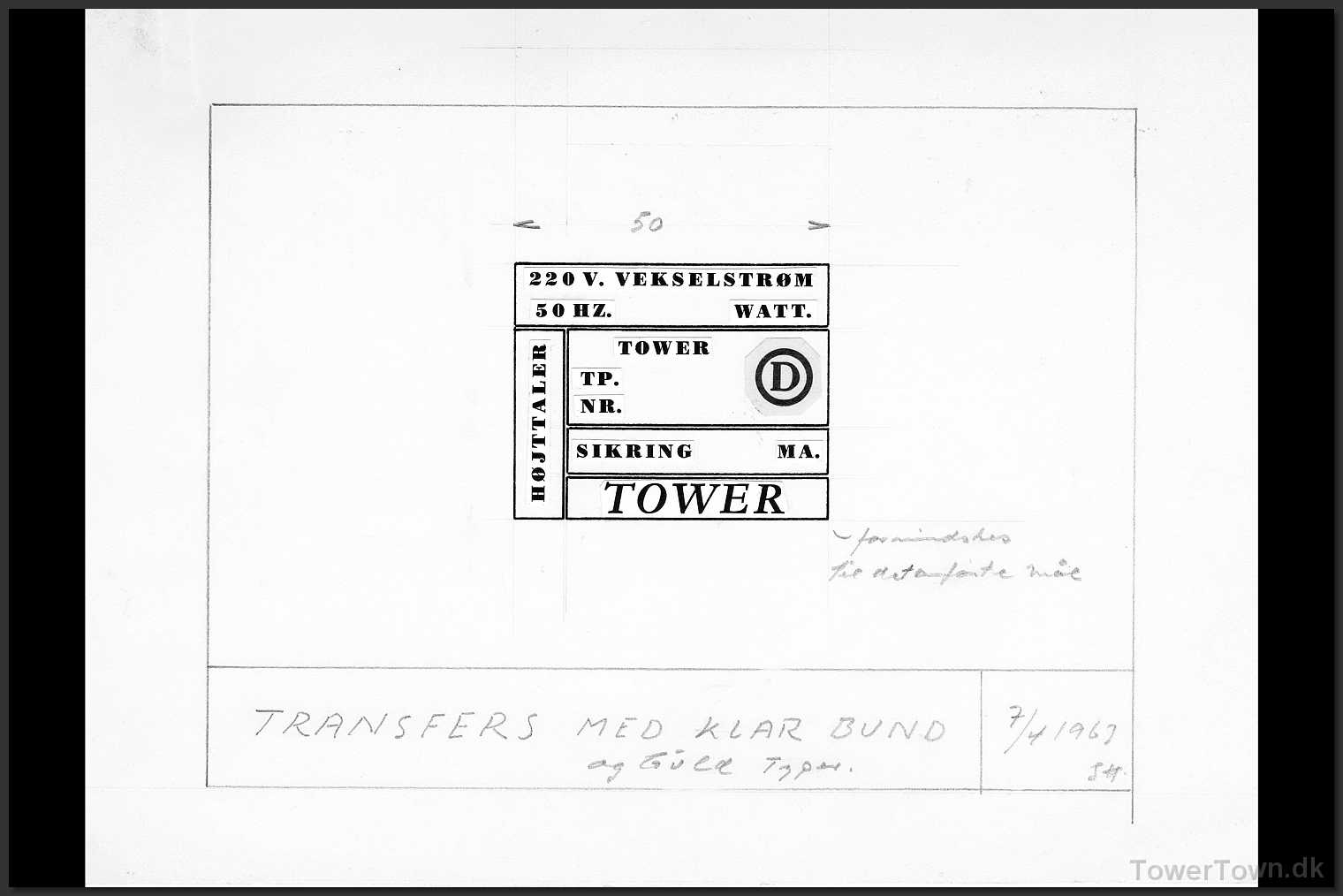

Transfer til mærkning af TP6318
Transfer til mærkning af TP6318
28 Diagram med godkendelse (2)
Image 7 of 39

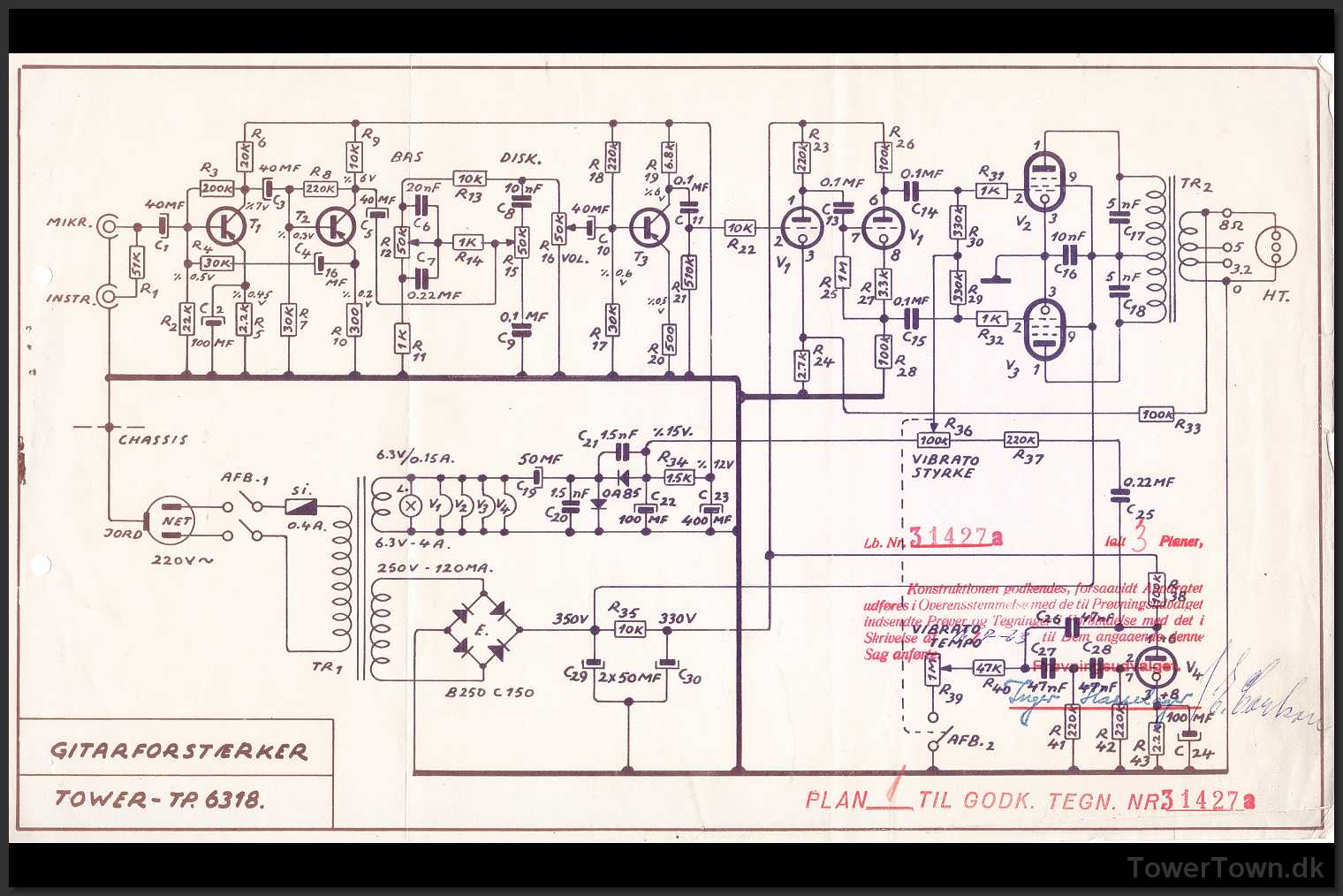

Diagram med påstemplet DEMKO-godkendelse.
Diagram med påstemplet DEMKO-godkendelse.
29a TP6318 deleliste1a2 ifm. godkendelse up
Image 8 of 39
Deleliste over Tower guitarforstærker TP6318 (1a4)
Deleliste over Tower guitarforstærker TP6318 (1a4)
29b TP6318 deleliste1a2 ifm. godkendelse dn
Image 9 of 39
Deleliste over Tower guitarforstærker TP6318 (2a4)
Deleliste over Tower guitarforstærker TP6318 (2a4)
30a TP6318 deleliste2 ifm. godkendelse up
Image 10 of 39
Deleliste over Tower guitarforstærker TP6318 (3a4)
Deleliste over Tower guitarforstærker TP6318 (3a4)
30b TP6318 deleliste2 ifm. godkendelse dn
Image 11 of 39
Deleliste over Tower guitarforstærker TP6318 (4a4)
Deleliste over Tower guitarforstærker TP6318 (4a4)
02 Gennemgangskurve01 (2)
Image 12 of 39

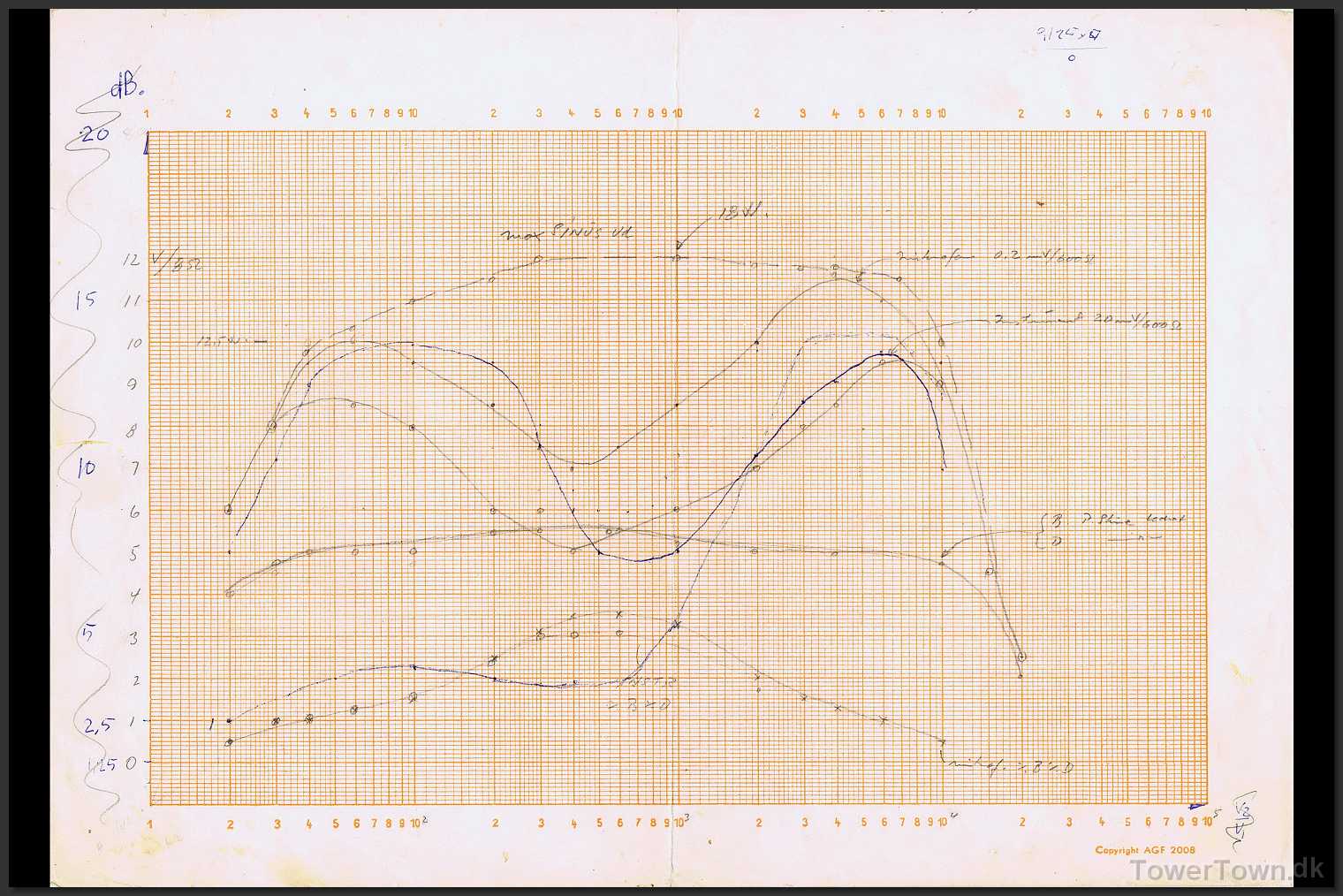

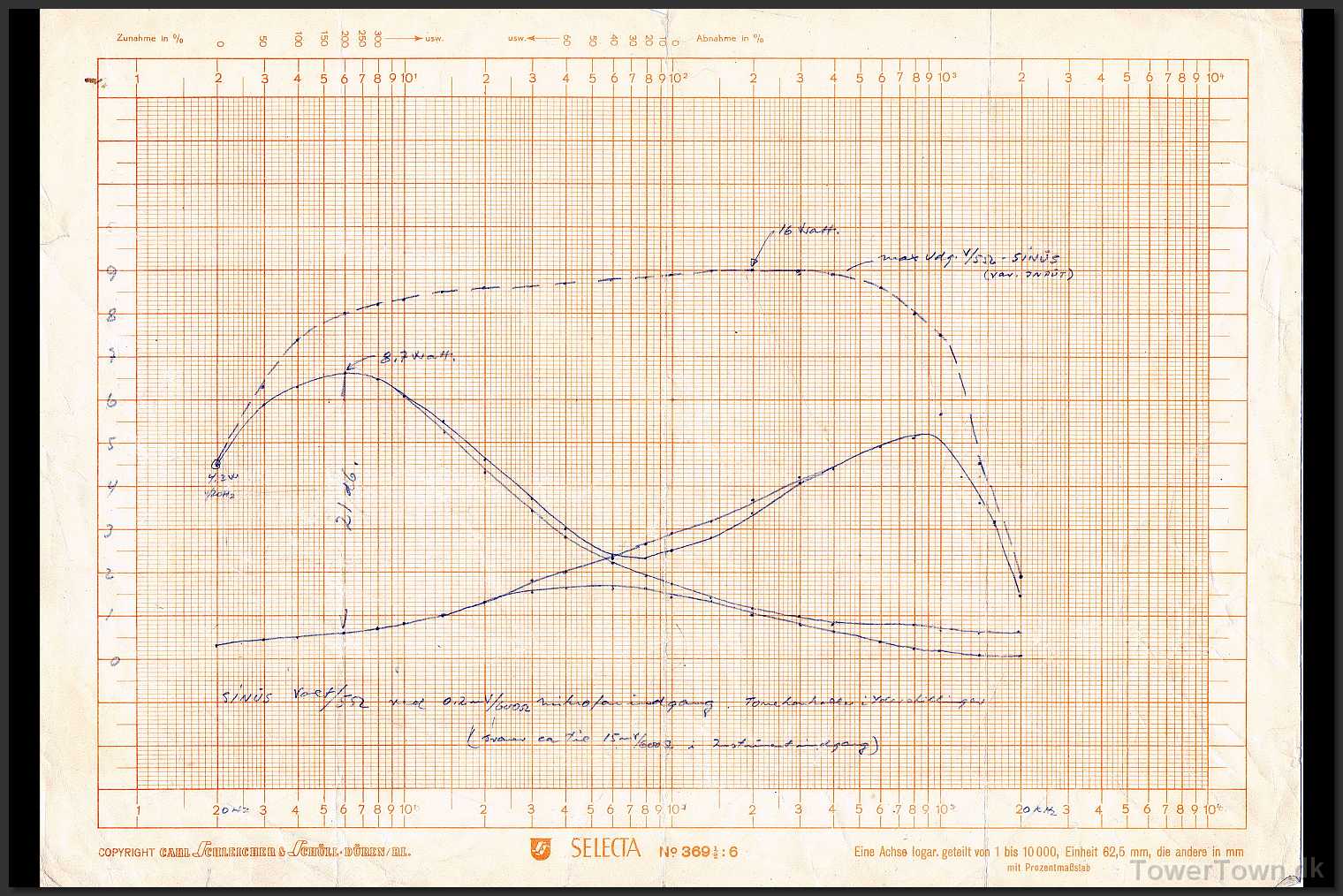

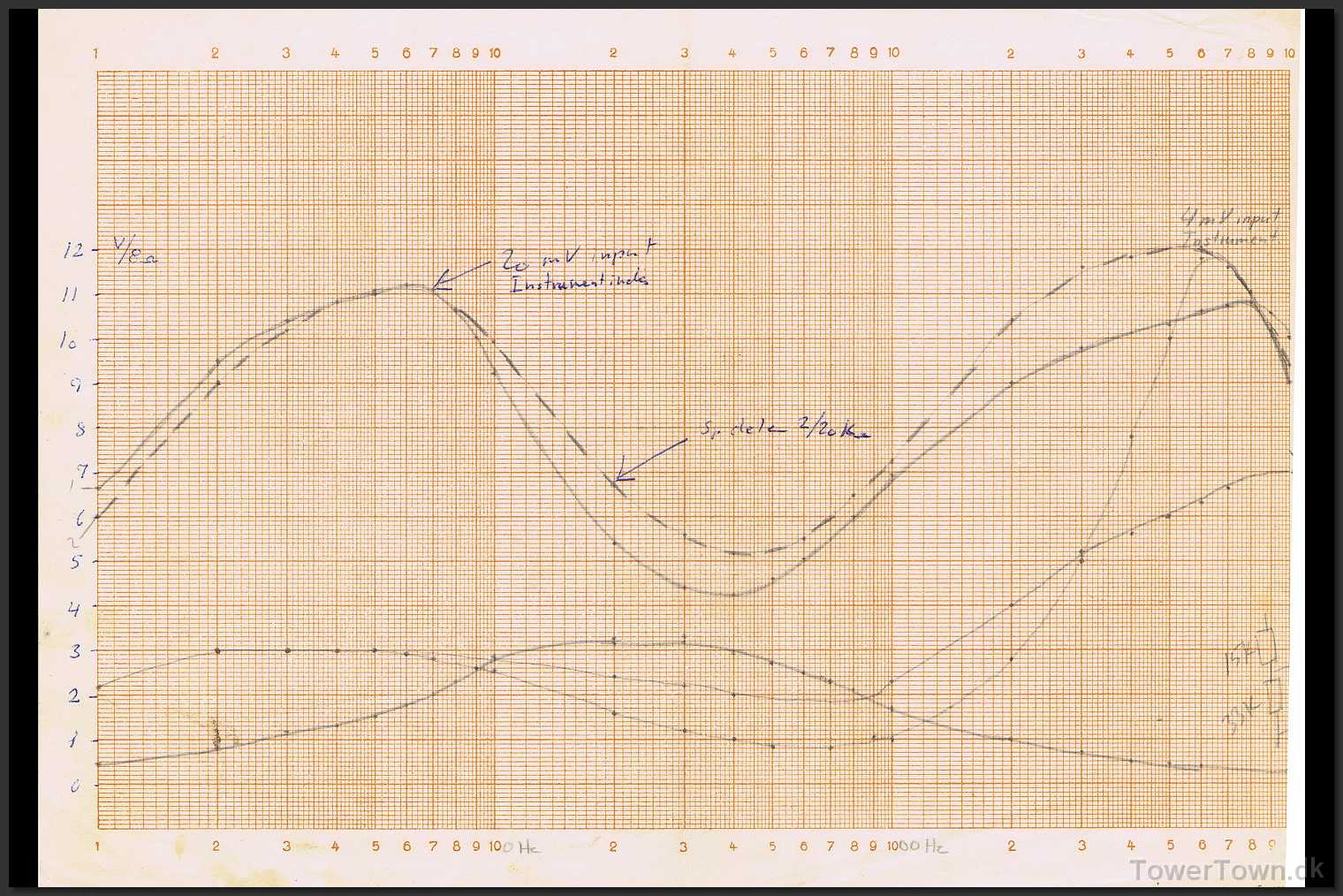

Gennemgangskurver målt under forskellige forudsætninger.
Gennemgangskurver målt under forskellige forudsætninger.
09 Gennemgangskurve02 (2)
Image 13 of 39
Gennemgangskurver målt under forskellige forudsætninger.
Gennemgangskurver målt under forskellige forudsætninger.
25 Gennemgangskurver (2)
Image 14 of 39
Gennemgangskurver målt under forskellige forudsætninger.
Gennemgangskurver målt under forskellige forudsætninger.
06 Omslag Ledninger og Komponenter 6318 up
Image 15 of 39

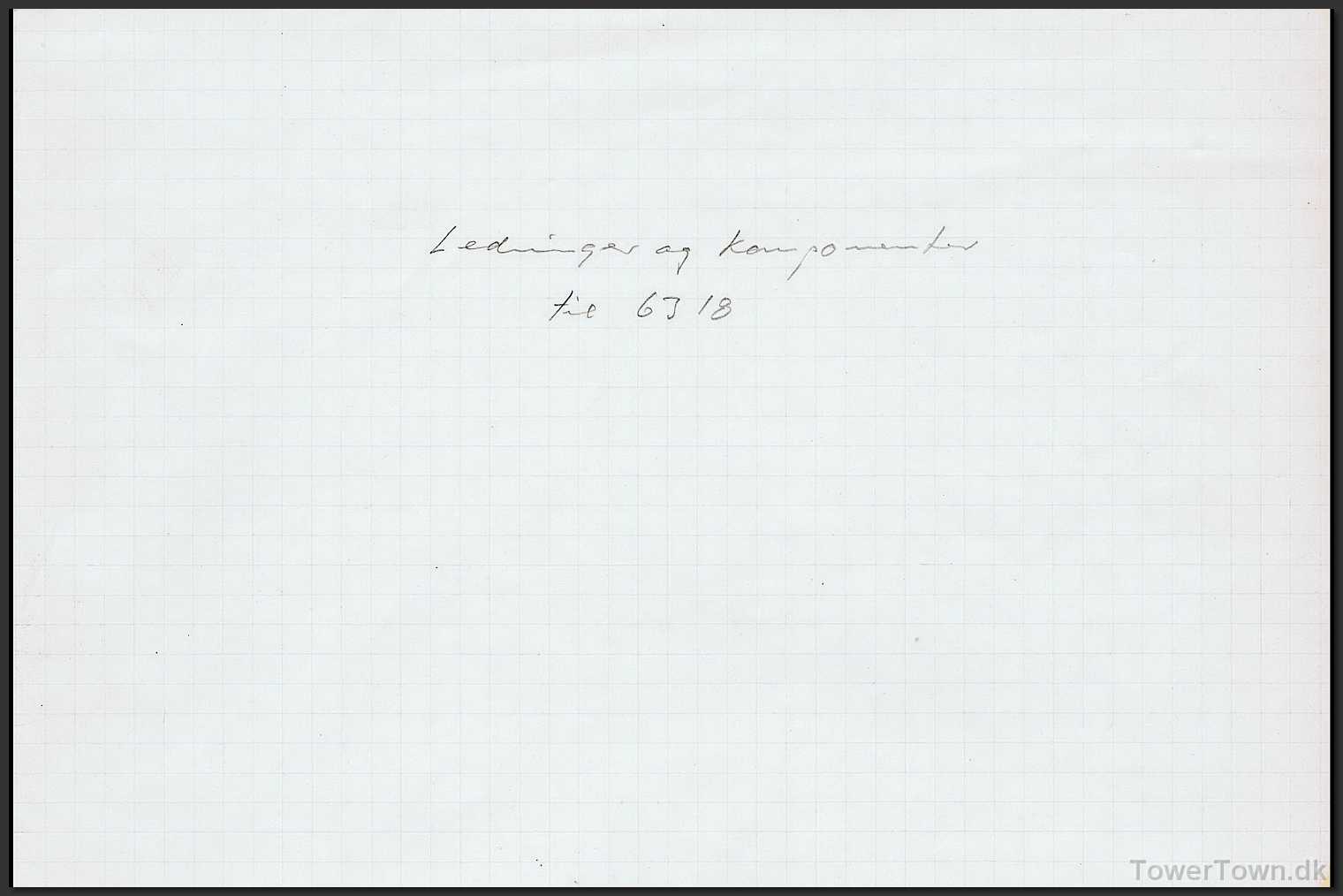

Oplistning af monteringsledninger og komponenter følger.
Oplistning af monteringsledninger og komponenter følger.
03a 6318 Ledningsoversigt01 up2
Image 16 of 39

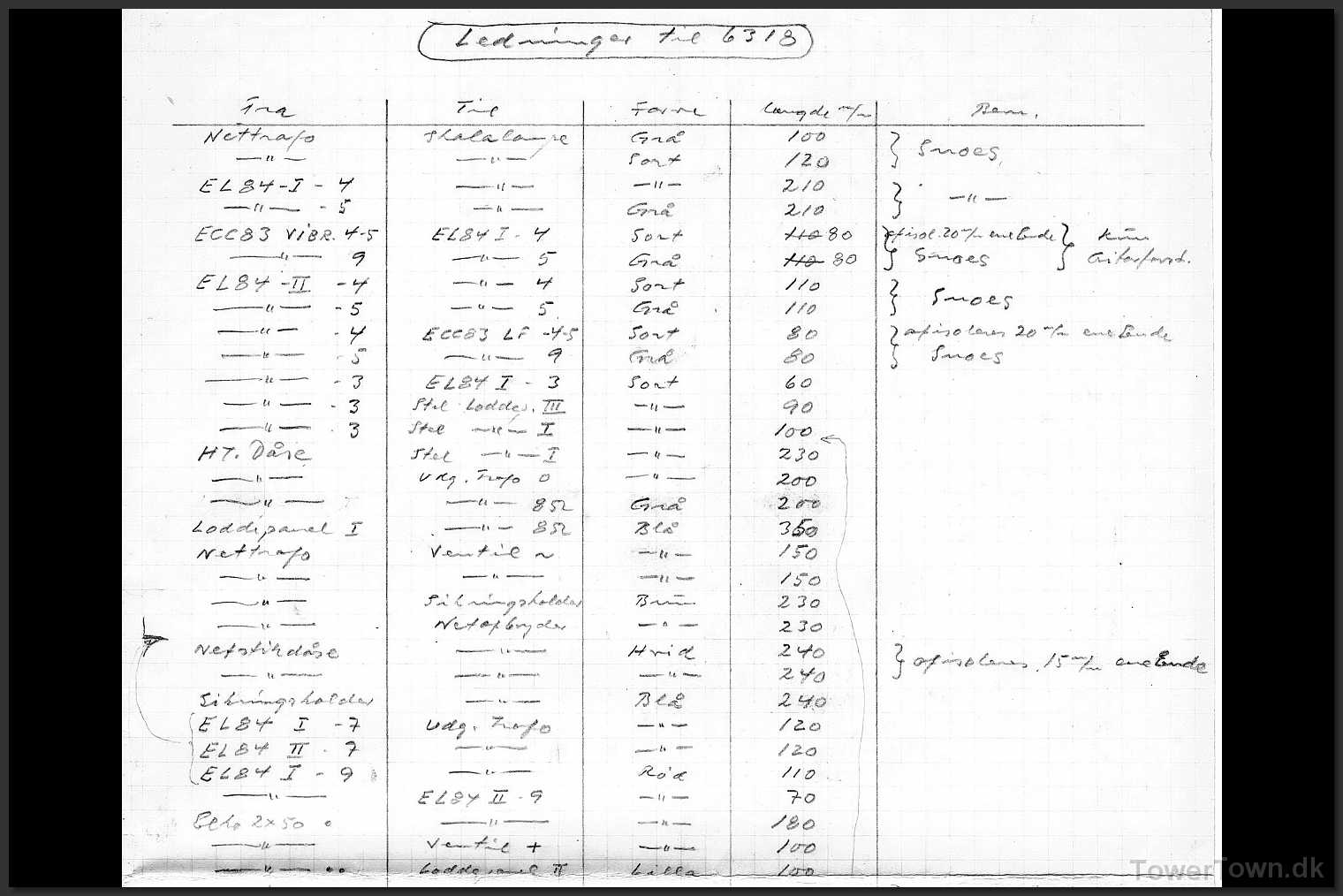

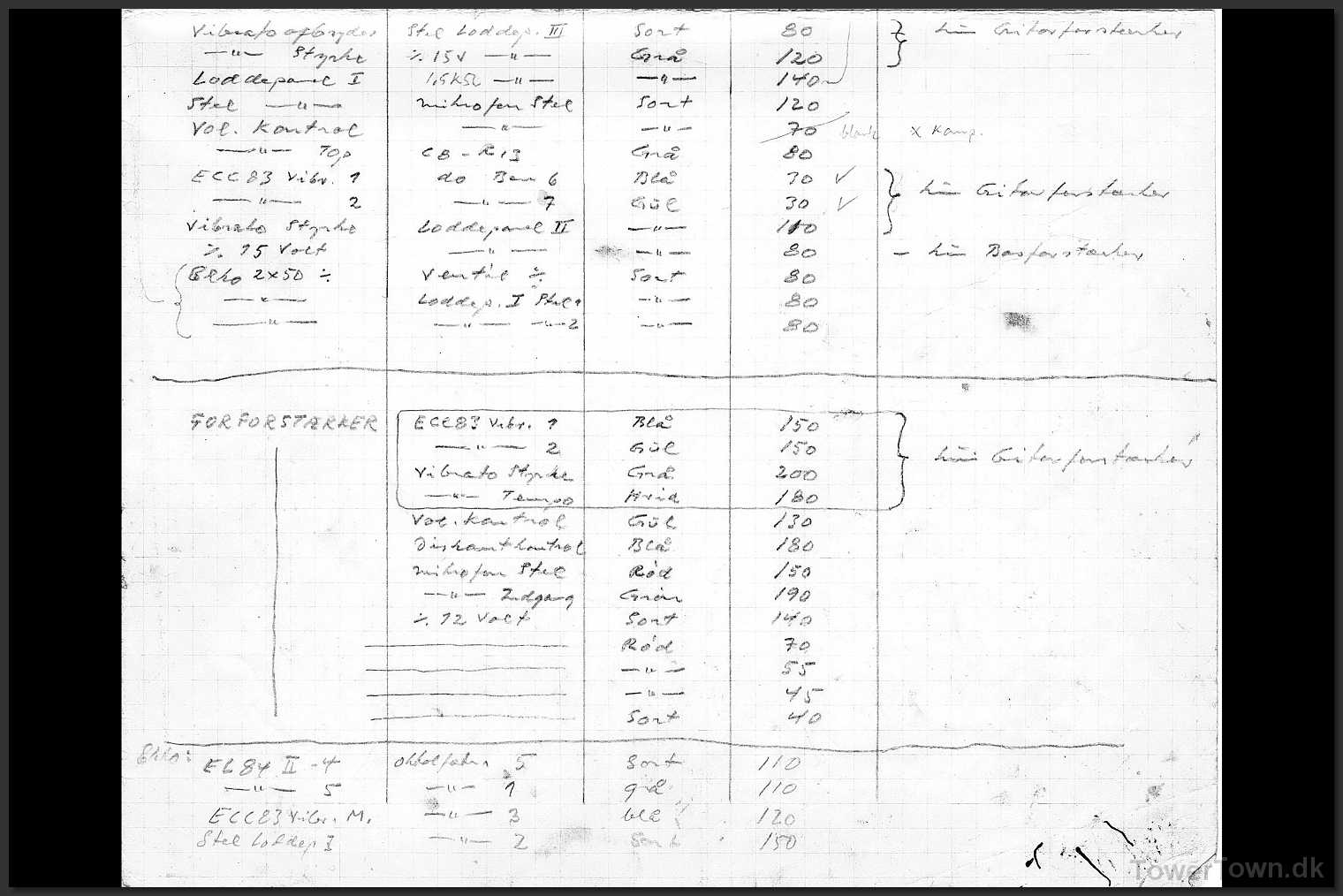

Monterings-ledninger med farve og længde, samt hvor de går fra og til. (1a2)
Monterings-ledninger med farve og længde, samt hvor de går fra og til. (1a2)
03b 6318 Ledningsoversigt01 dn
Image 17 of 39
Monterings-ledninger med farve og længde, samt hvor de går fra og til. (2a2)
Monterings-ledninger med farve og længde, samt hvor de går fra og til. (2a2)
04a 6318 Komponenter up
Image 18 of 39

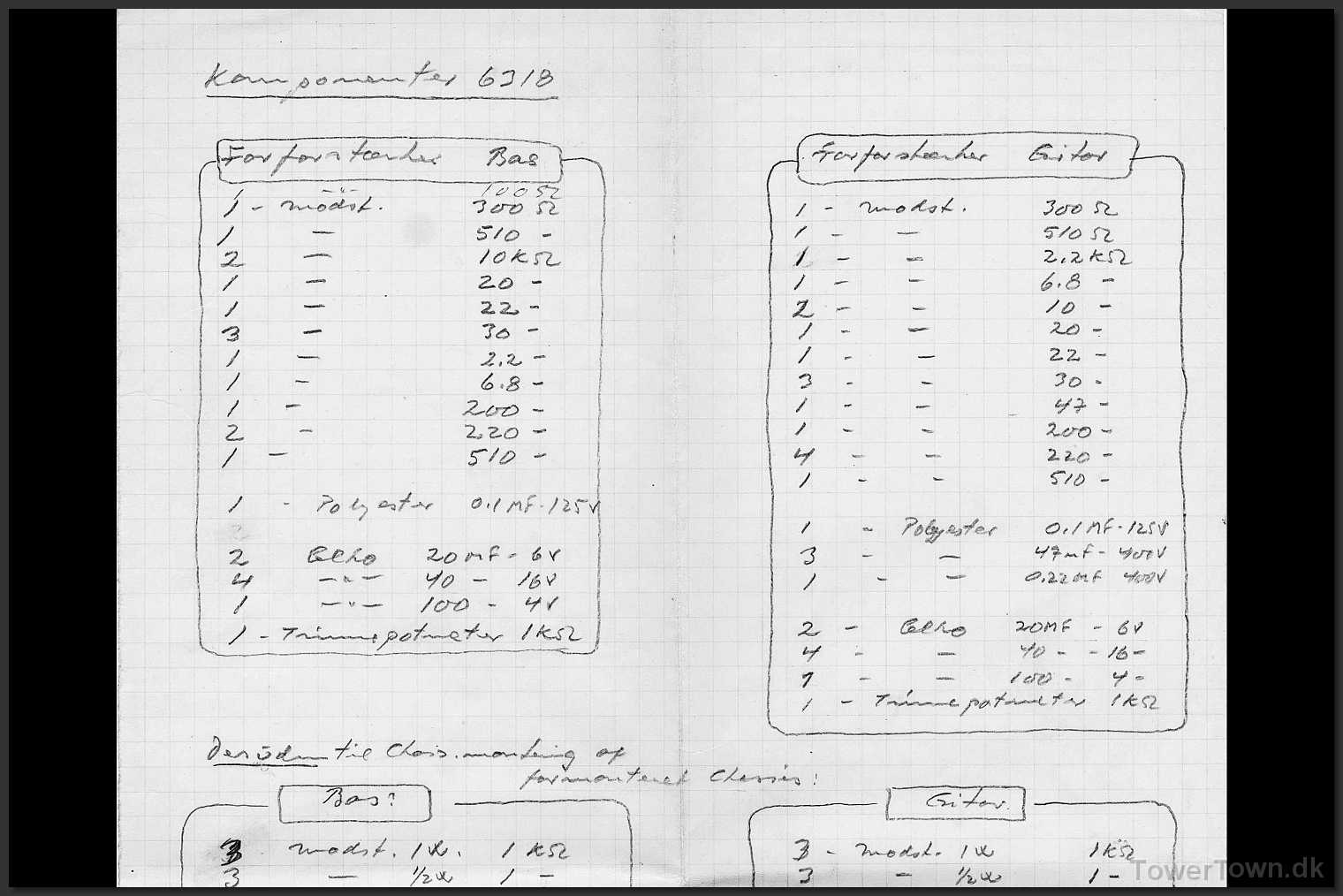

Komponenter og værdier. (1a2)
Komponenter og værdier. (1a2)
04b 6318 Komponenter dn
Image 19 of 39

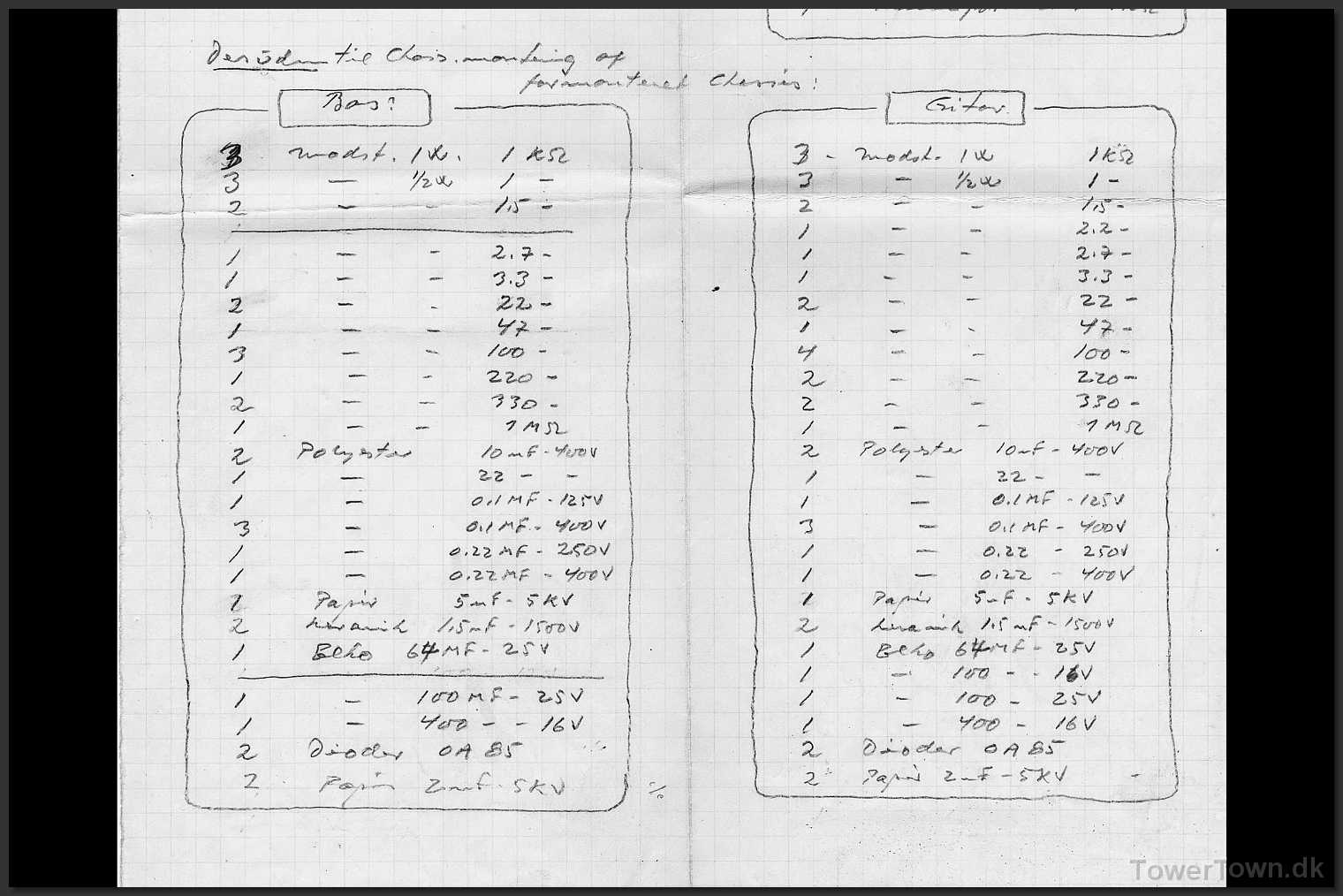

Komponenter og værdier. (2a2)
Komponenter og værdier. (2a2)
MonteringspladePrincip
Image 20 of 39

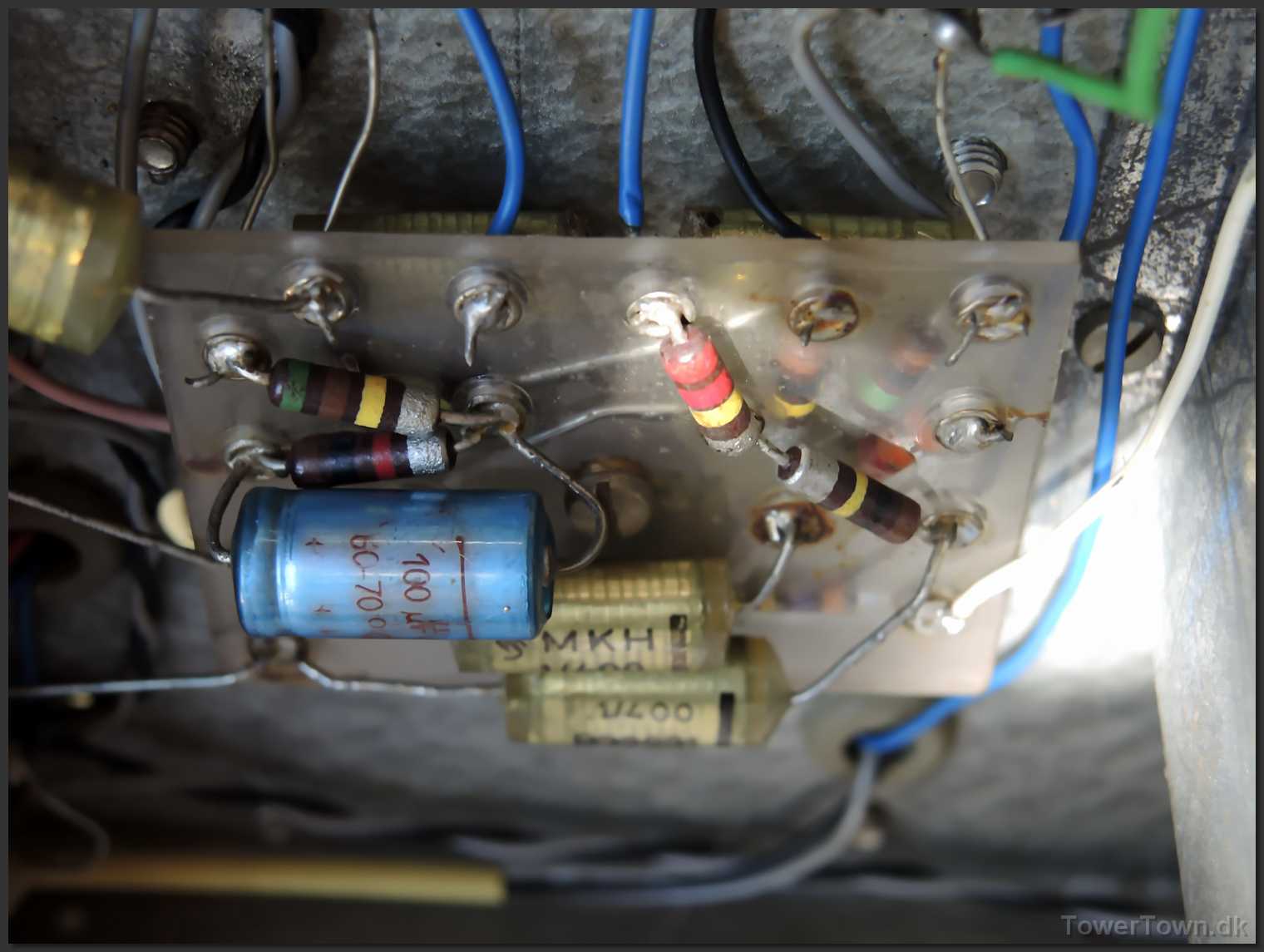

Eksempel på monteringsplade, den benyttede metode til komponent-montering. En pertinax-plade bores op og isættes nitter til lodning.
Eksempel på monteringsplade, den benyttede metode til komponent-montering. En pertinax-plade bores op og isættes nitter til lodning.
49a Monteringspladelayout og Komponentplacering Guitarforstaerker up
Image 21 of 39

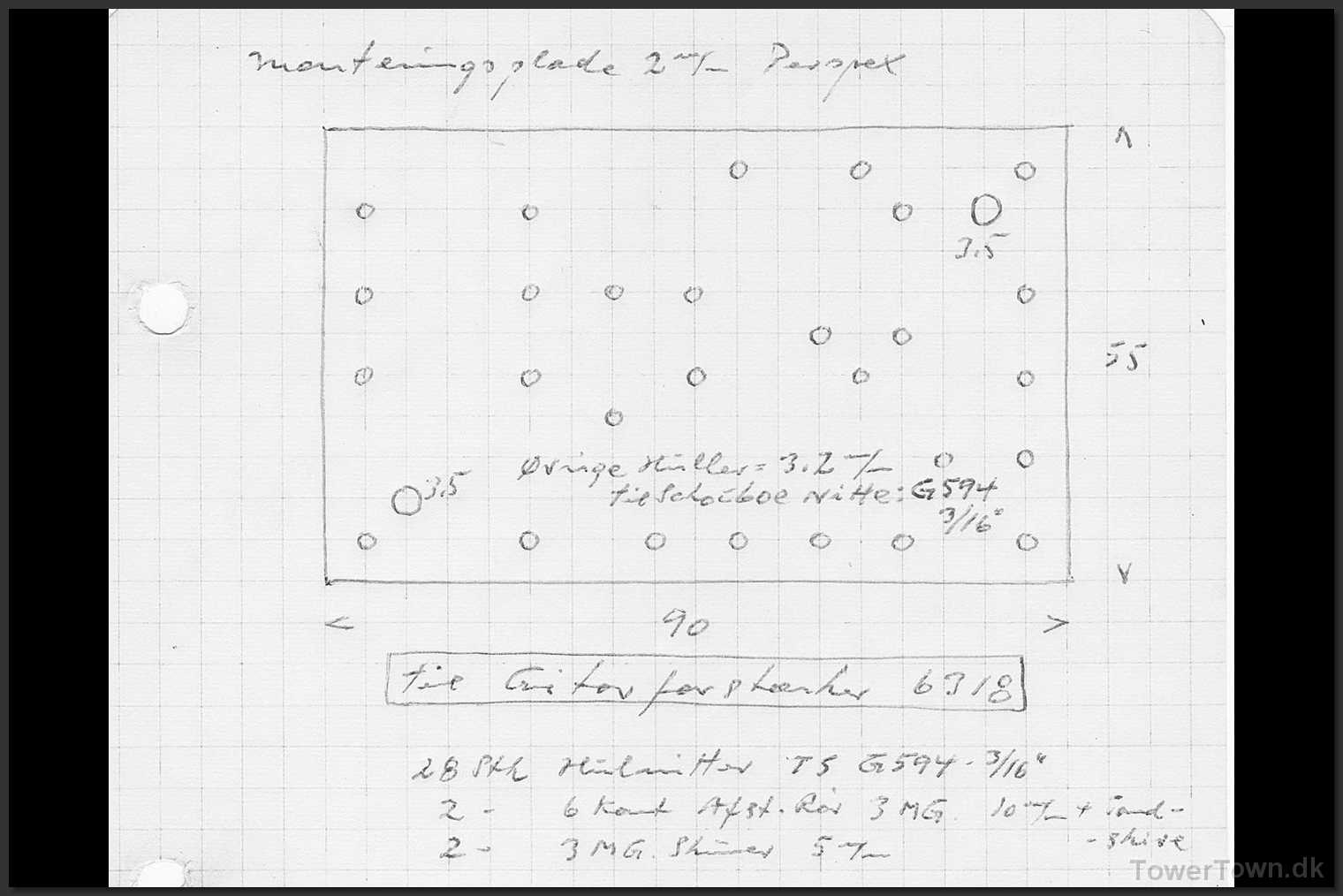

Monteringsplade (2mm pertinax) med huller til afstandsrør og gennemførte lodde-nitter. (1a2)
Monteringsplade (2mm pertinax) med huller til afstandsrør og gennemførte lodde-nitter. (1a2)
49b Monteringspladelayout og Komponentplacering Guitarforstaerker dn
Image 22 of 39

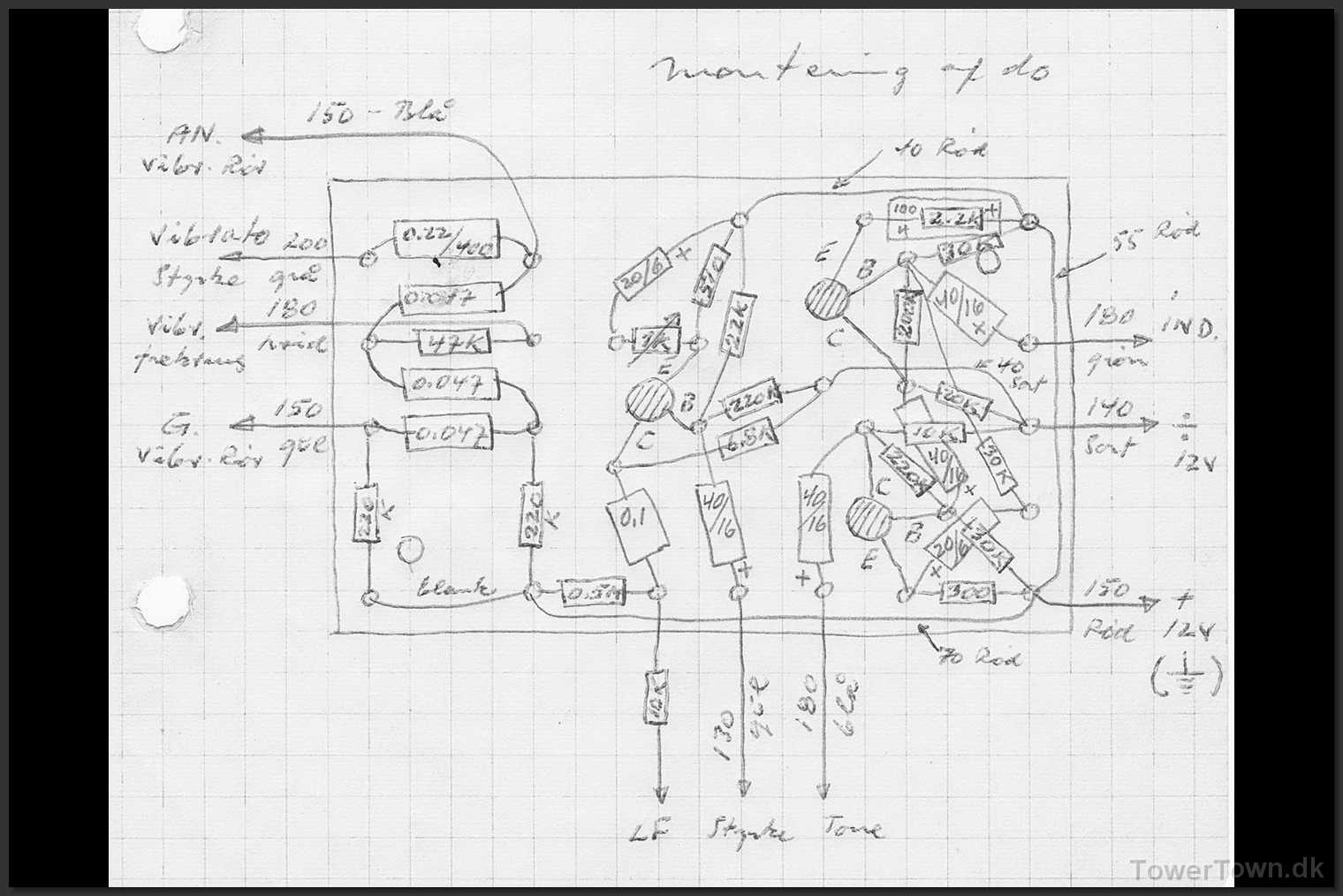

Monteringspladen med komponenter. (2a2)
Monteringspladen med komponenter. (2a2)
05a Monteringsplade til forforstaerker up
Image 23 of 39

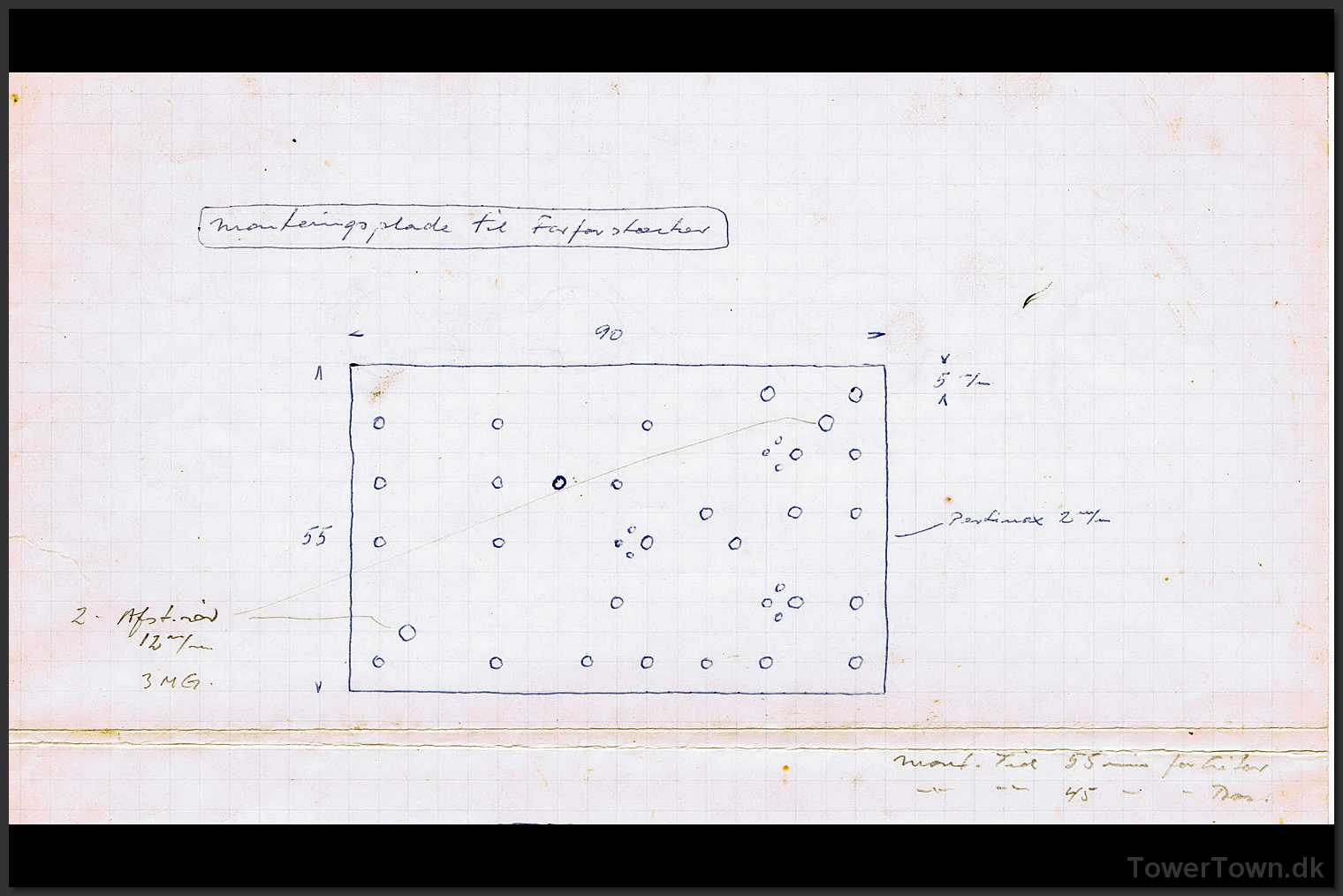

Monteringsplade (2mm pertinax) til forforstærkeren, med huller til afstandsrør og gennemførte lodde-nitter. (1a2)
Monteringsplade (2mm pertinax) til forforstærkeren, med huller til afstandsrør og gennemførte lodde-nitter. (1a2)
05b Monteringsplade til forforstaerker dn
Image 24 of 39

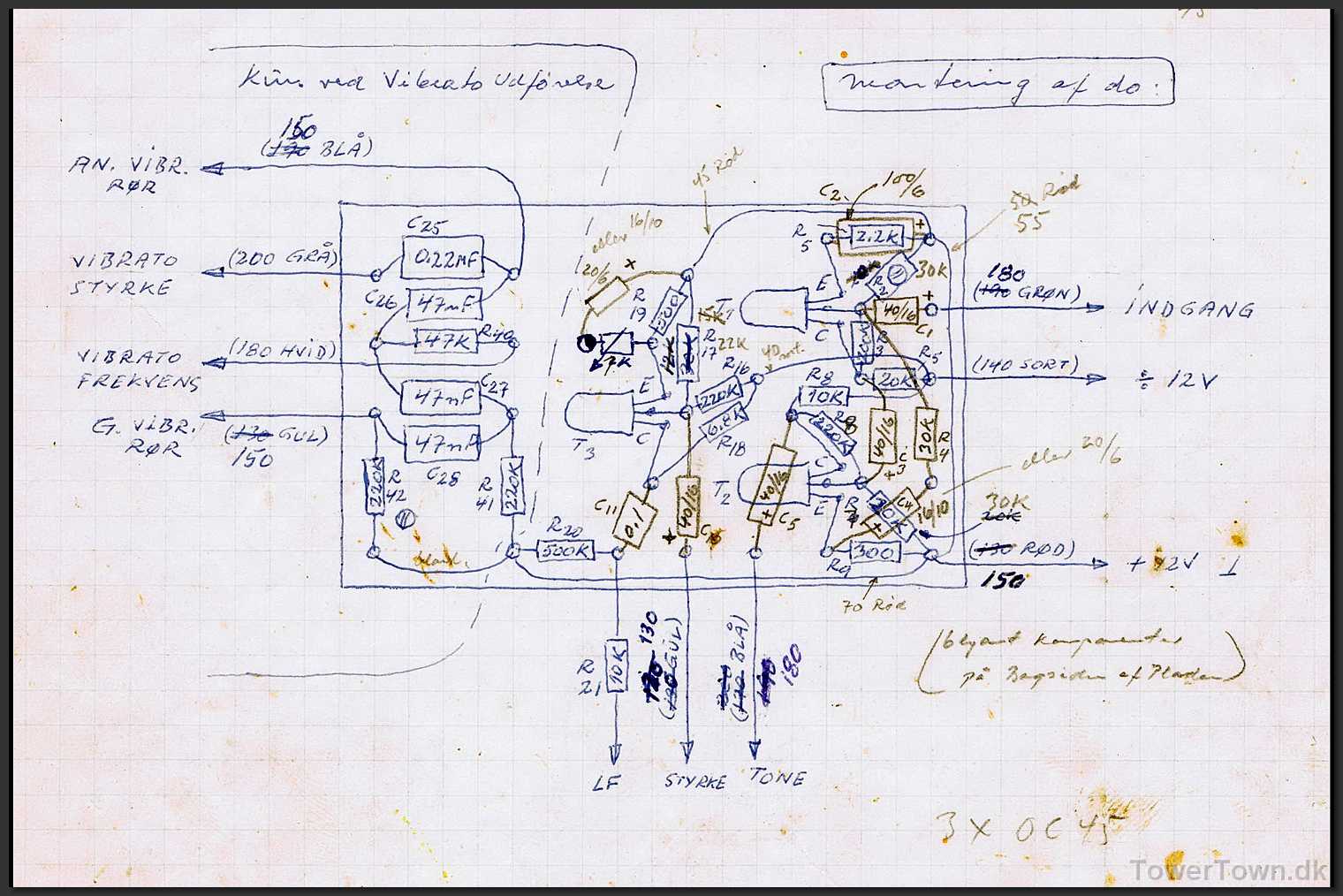

Forrige sides monteringsplade med komponenter til forforstærkeren samt vibrato (kun guitar-versionen). Komponenter med blyant er på bagsiden af pladen. (2a2)
Forrige sides monteringsplade med komponenter til forforstærkeren samt vibrato (kun guitar-versionen). Komponenter med blyant er på bagsiden af pladen. (2a2)
48 Monteringspladelayout og Komponentplacering Fordorstaerker (2)
Image 25 of 39

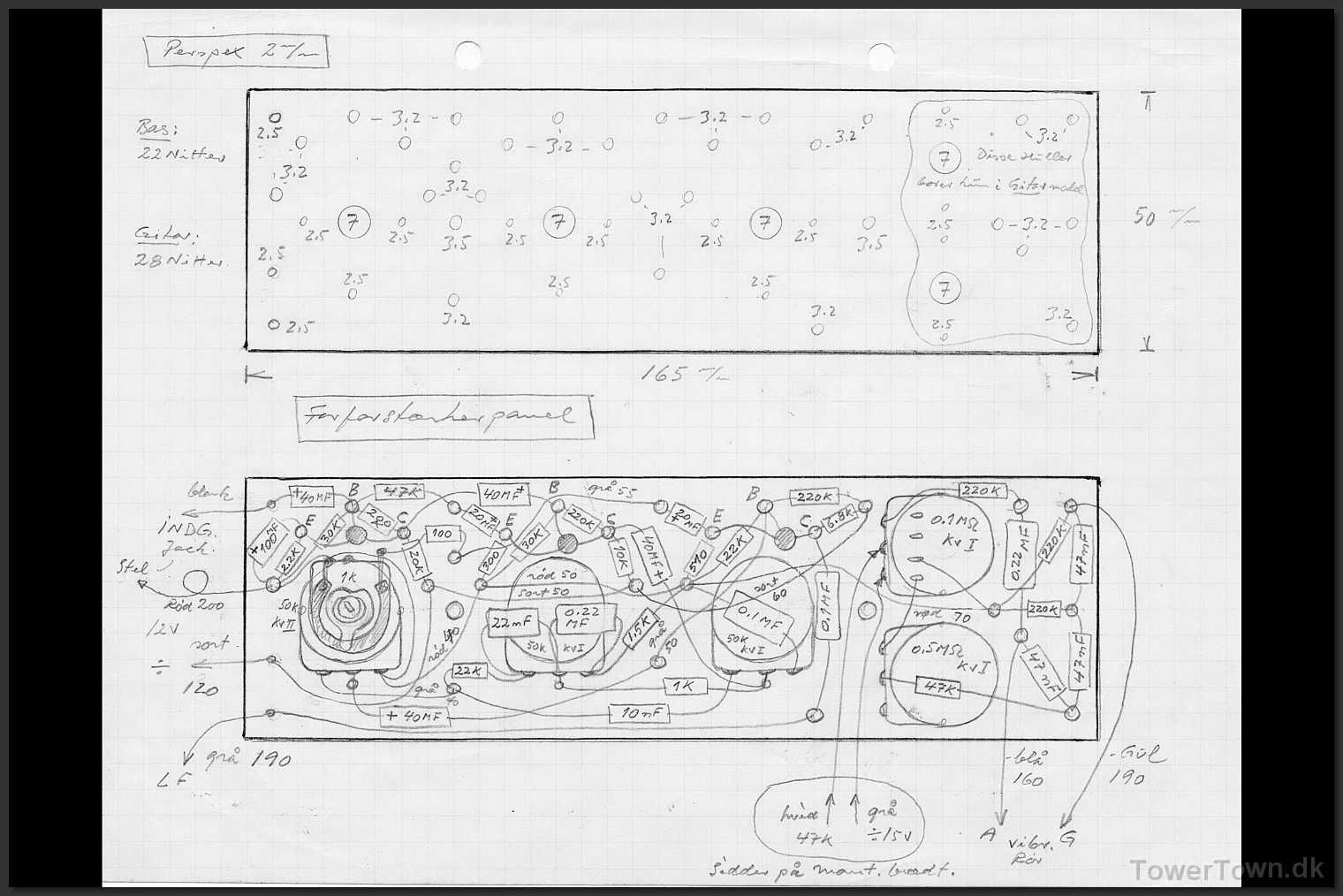

Monterings-plade, forforstærker-panel.
Monterings-plade, forforstærker-panel.

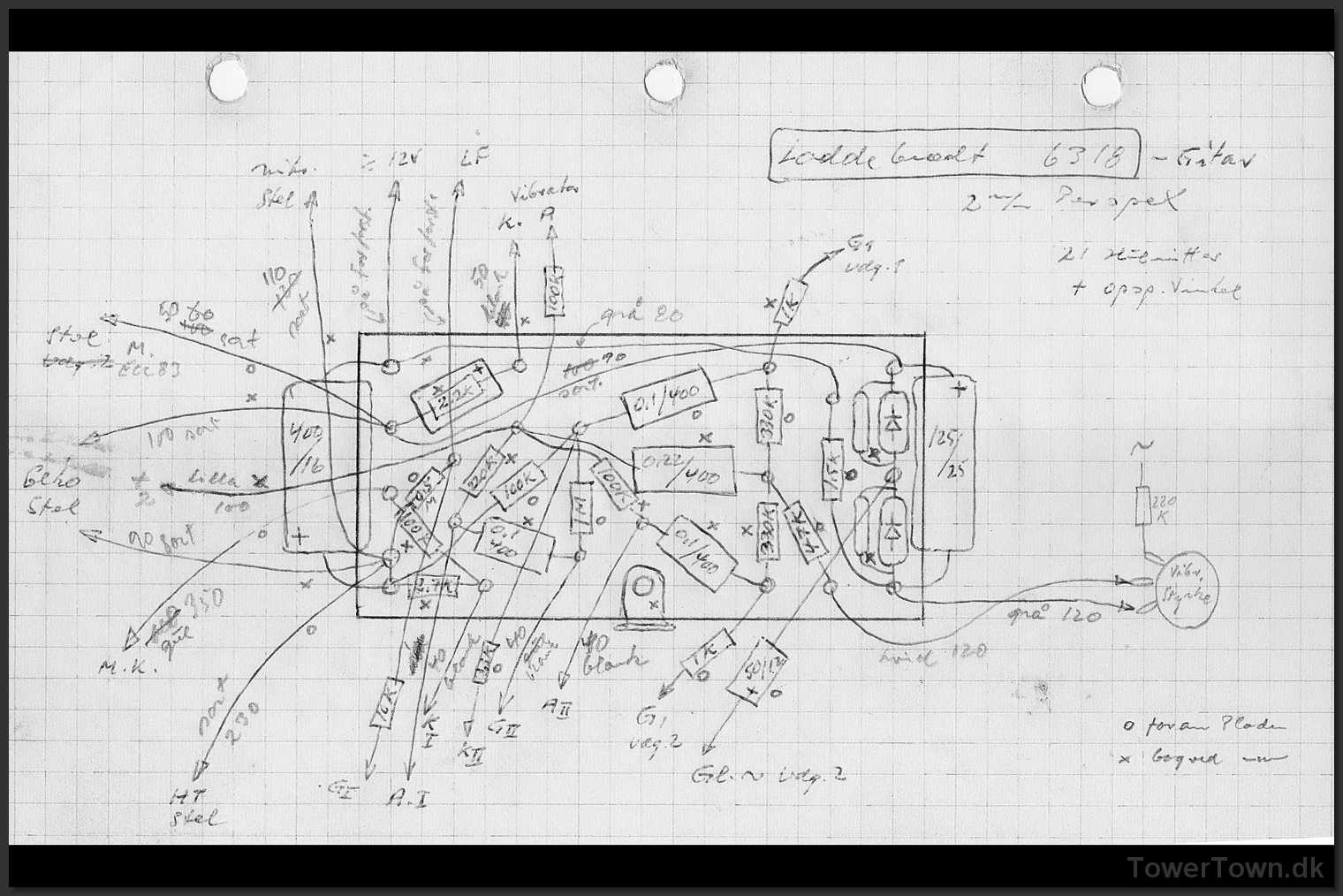

50 Monteringspladelayout og Komponentplacering Guitarforstaerker (2)
Image 26 of 39
42 Tekniske data 01 up
Image 27 of 39

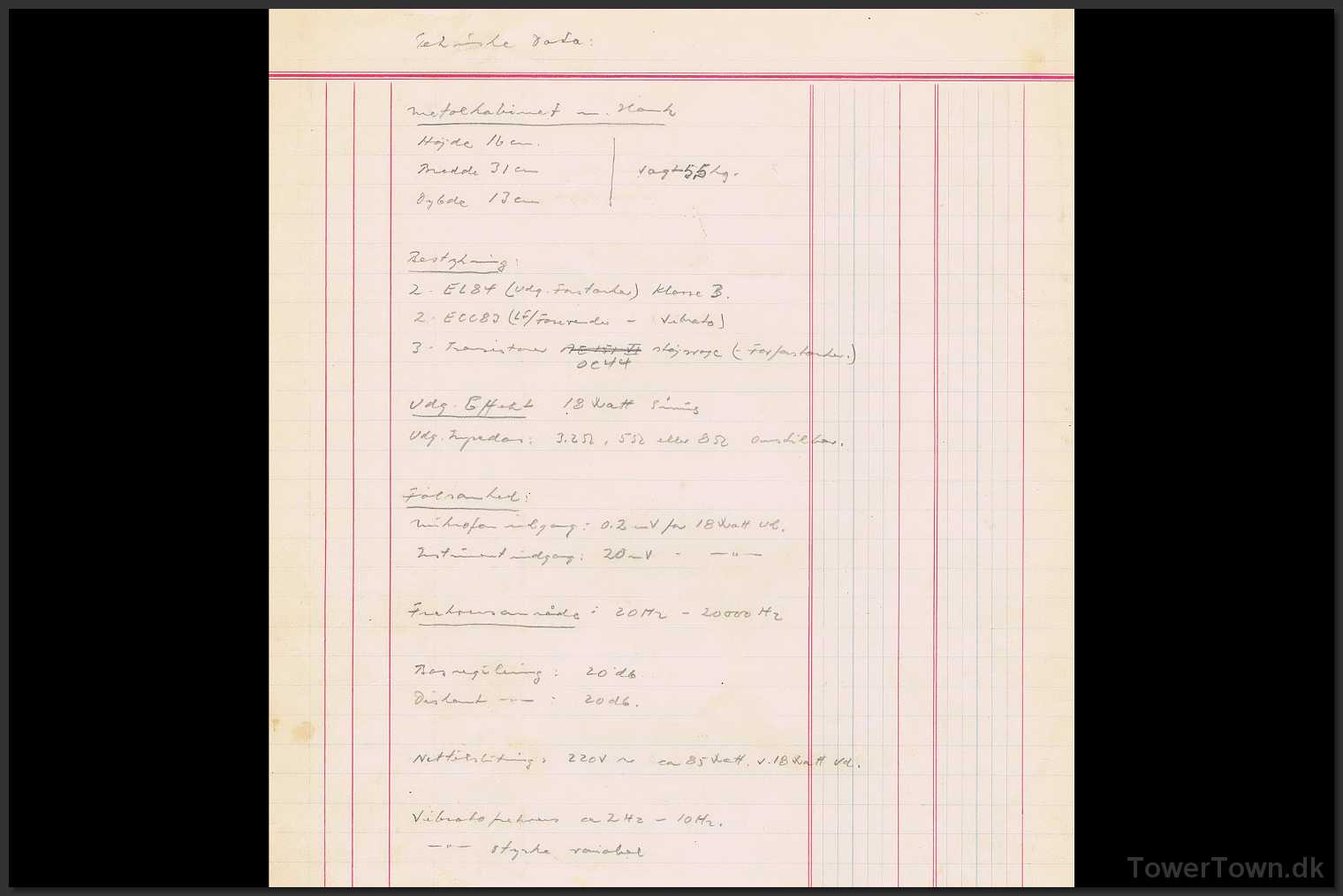

Tekniske data for TP6318.
Tekniske data for TP6318.
32a RafHansen 02 up
Image 28 of 39

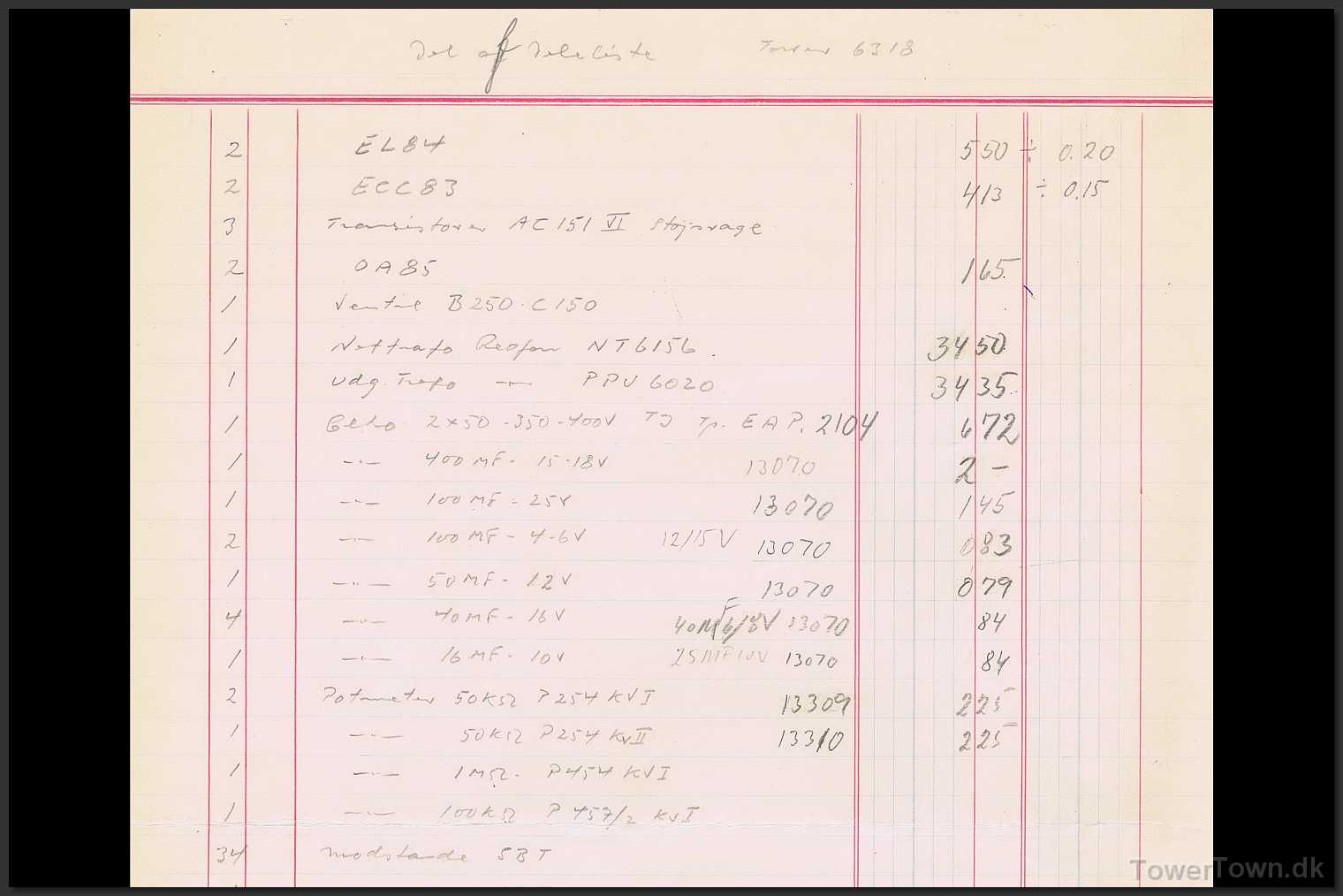

Leverandør Raff Hansen. (1a3)
Leverandør Raff Hansen. (1a3)
32b RafHansen 02 dn
Image 29 of 39

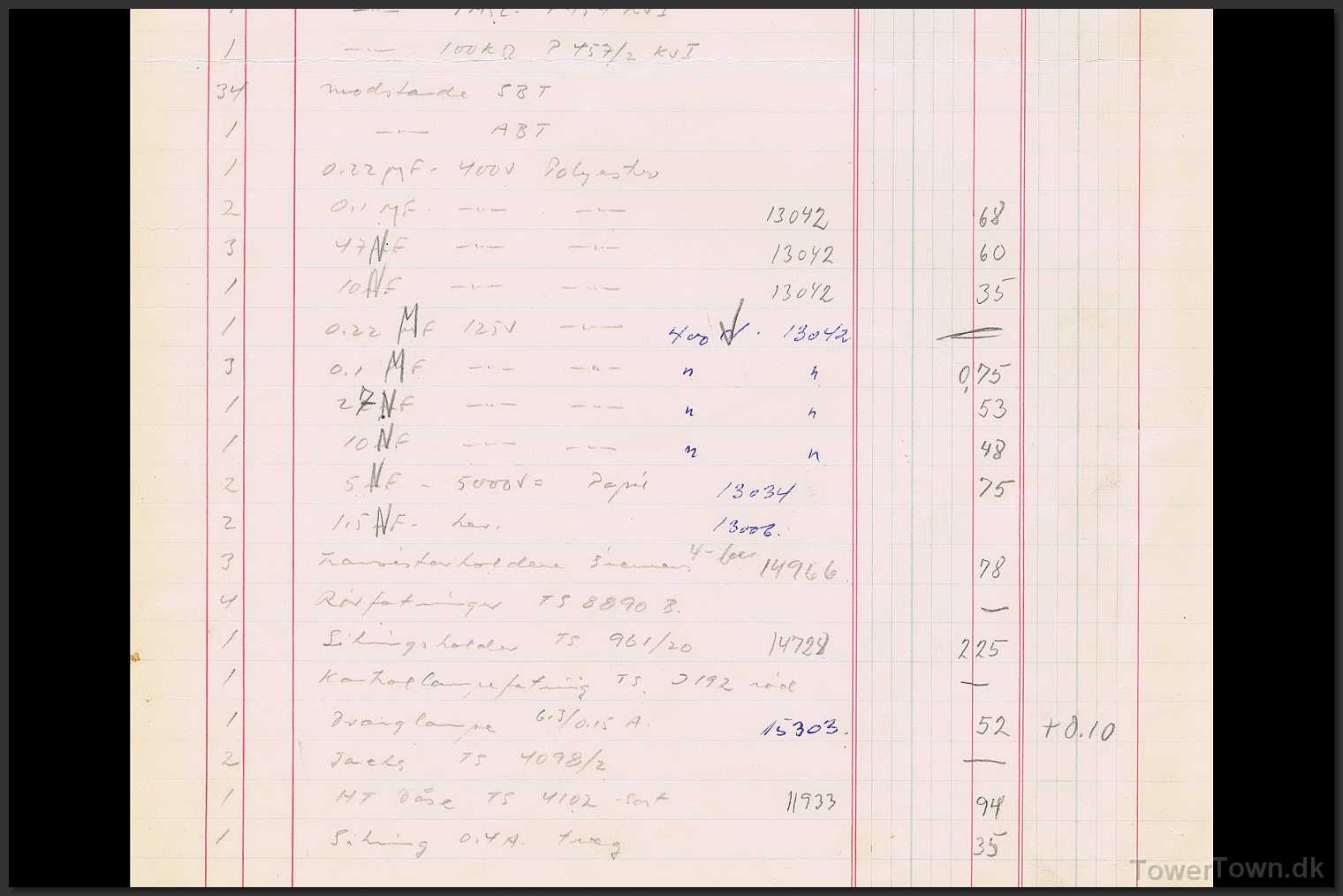

Leverandør Raff Hansen. (2a3)
Leverandør Raff Hansen. (2a3)
33 RafHansen 03 up
Image 30 of 39

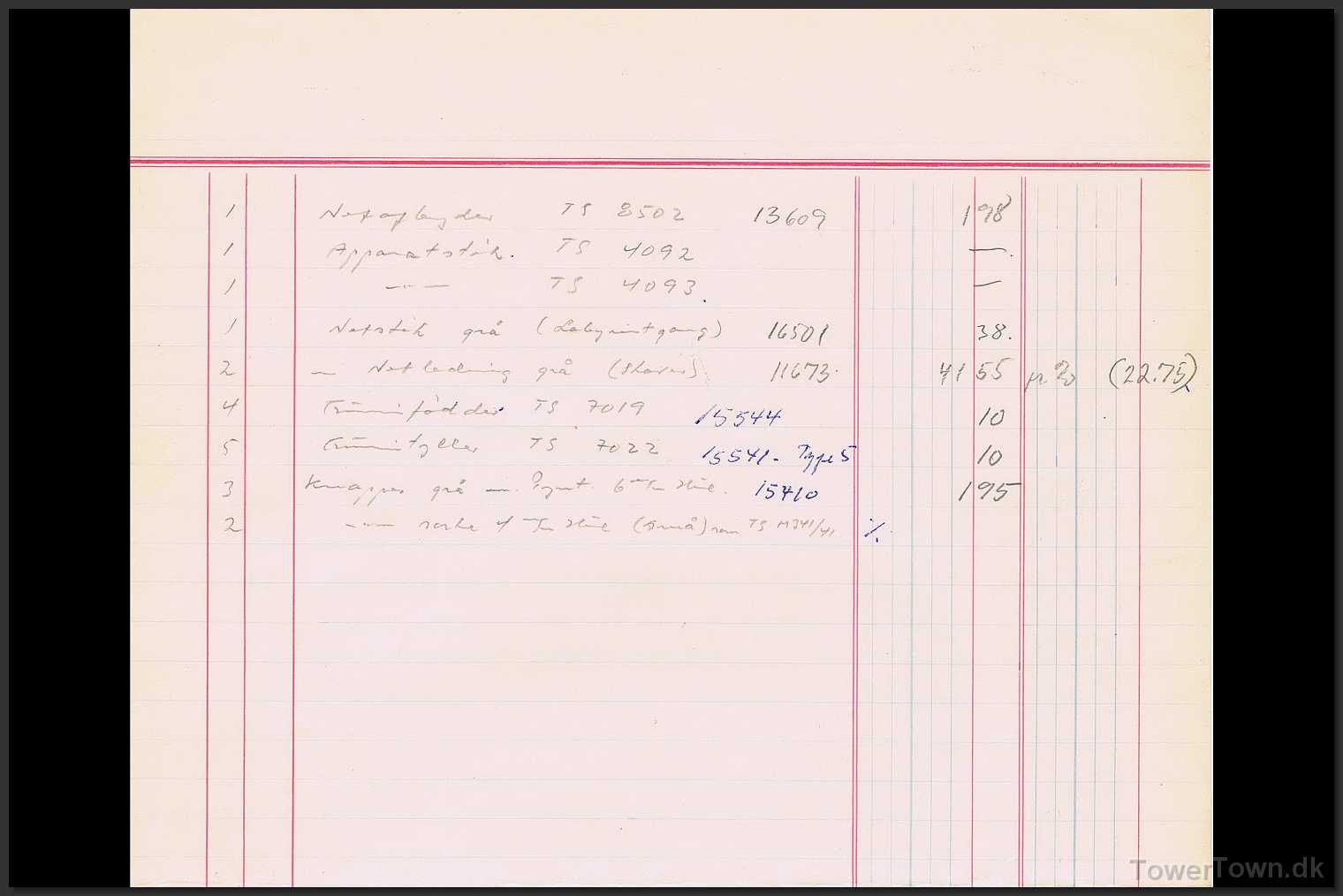

Leverandør Raff Hansen. (3a3)
Leverandør Raff Hansen. (3a3)
34a Steensen 02 up
Image 31 of 39

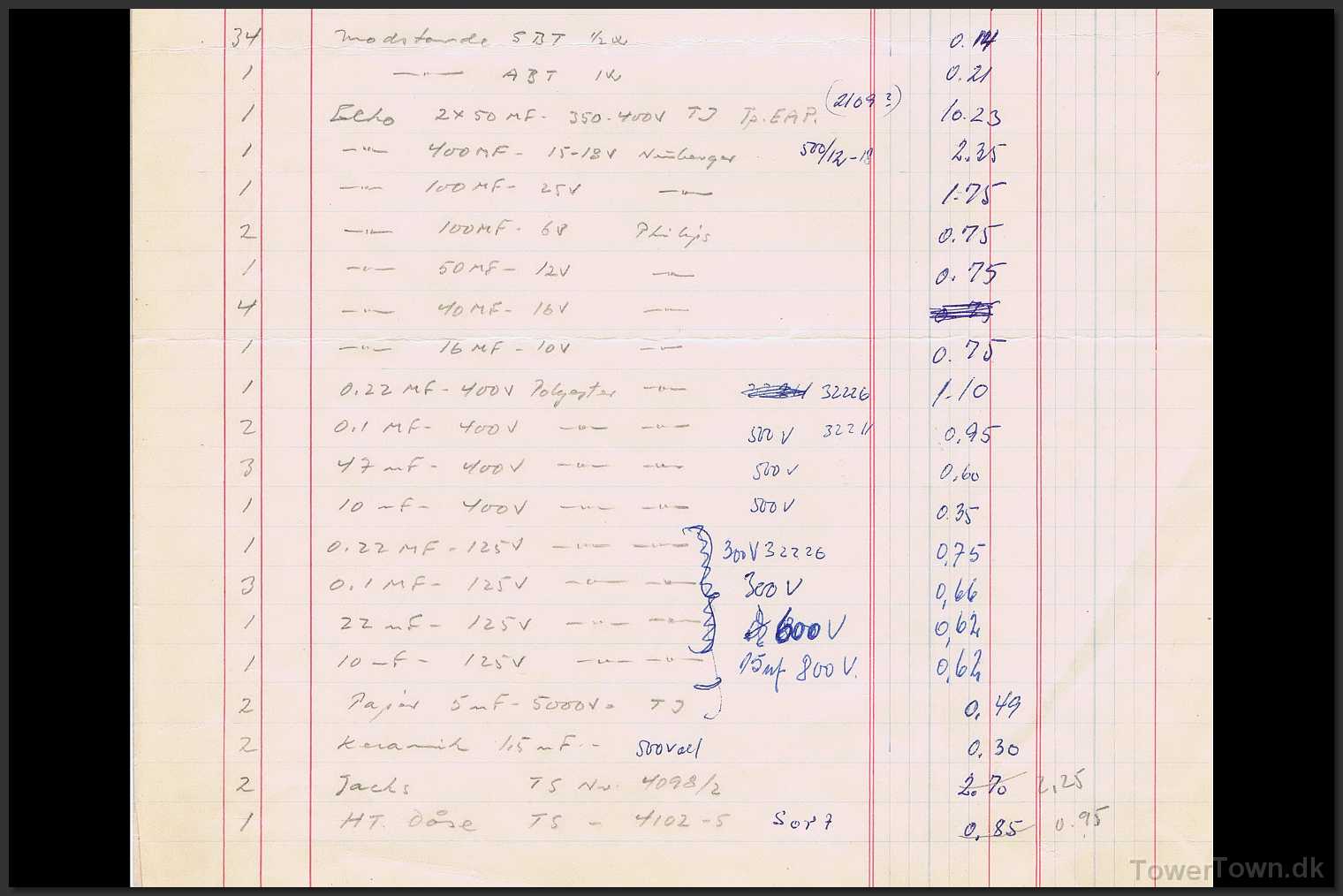

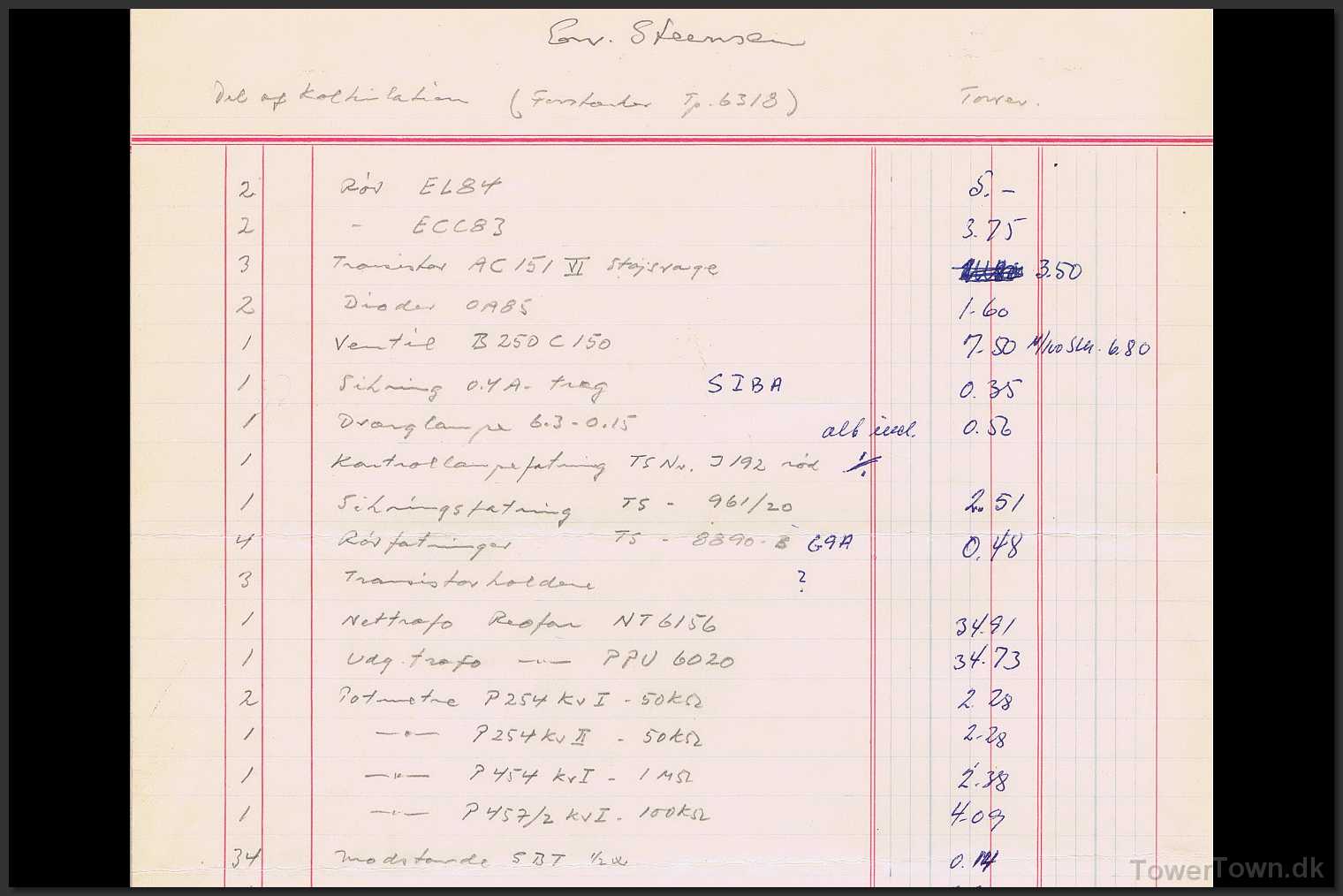

Leverandør Steensen. (1a3)
Leverandør Steensen. (1a3)
34b Steensen 02 dn
Image 32 of 39
Leverandør Steensen. (2a3)
Leverandør Steensen. (2a3)
35 Steensen 03 up
Image 33 of 39

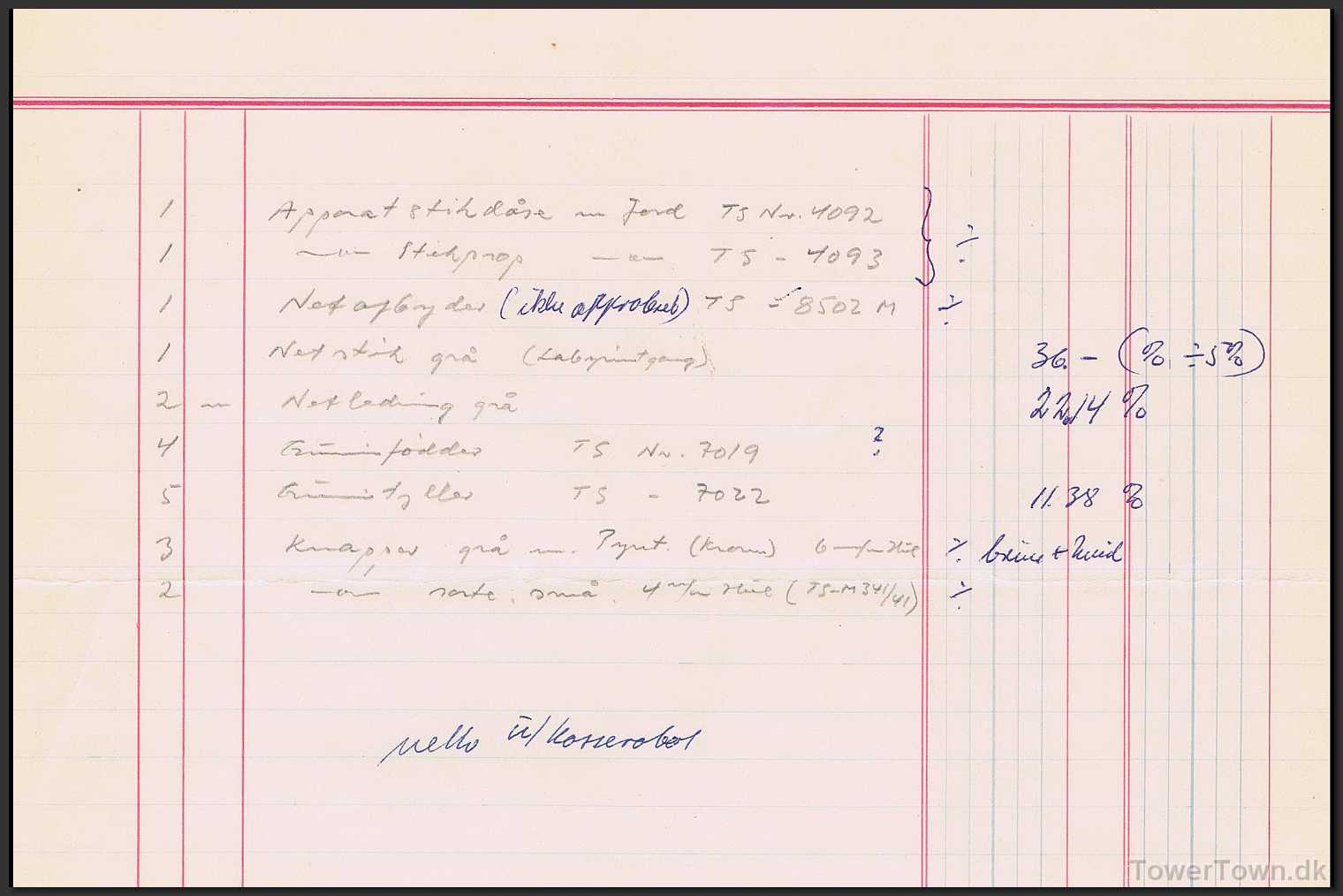

Leverandør Steensen. (3a3)
Leverandør Steensen. (3a3)
44a RudolphSchmidt Del ad deleliste up
Image 34 of 39
Leverandør Rudolph Schmidt. (1a2)
Leverandør Rudolph Schmidt. (1a2)
44b RudolphSchmidt Del ad deleliste dn
Image 35 of 39
Leverandør Rudolph Schmidt. (2a2)
Leverandør Rudolph Schmidt. (2a2)

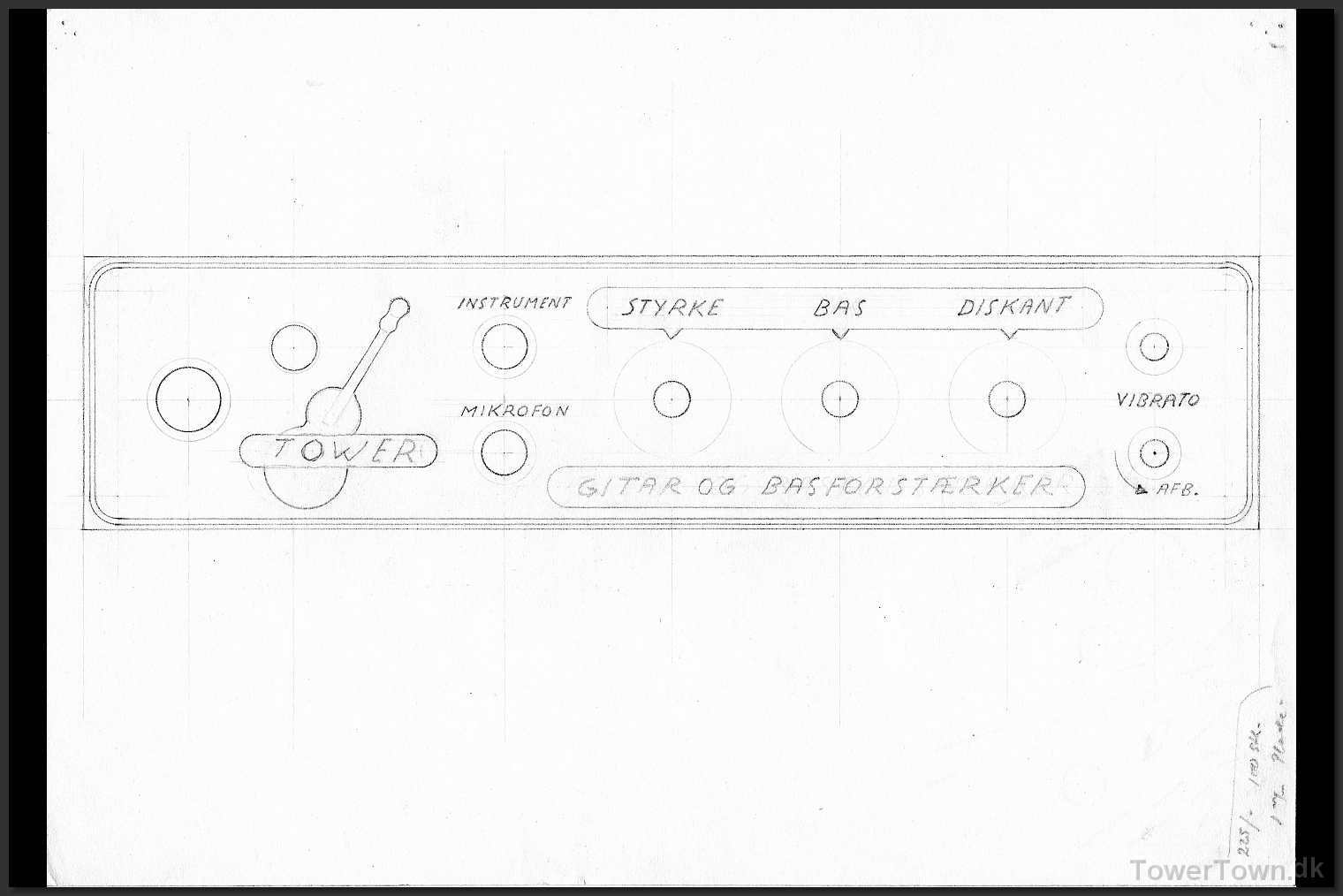

24 Forpladepris, Guitar og Basforst (2)
Image 36 of 39
100 stk-prisen for den 1mm tykke forplade er her noteret til 225,-
100 stk-prisen for den 1mm tykke forplade er her noteret til 225,-

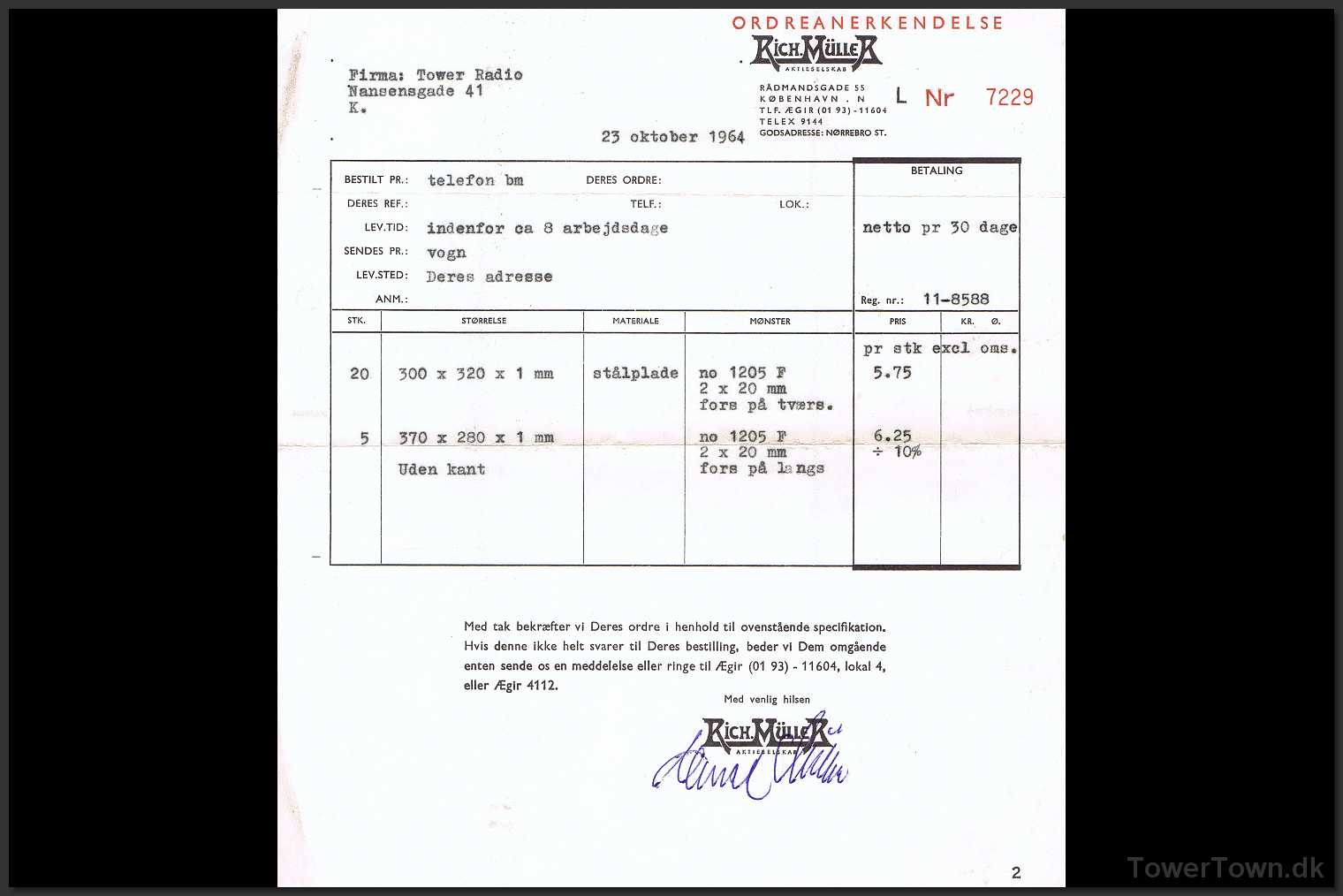

51 Ordreanerkendelse RichMuller staalplader (2)
Image 37 of 39

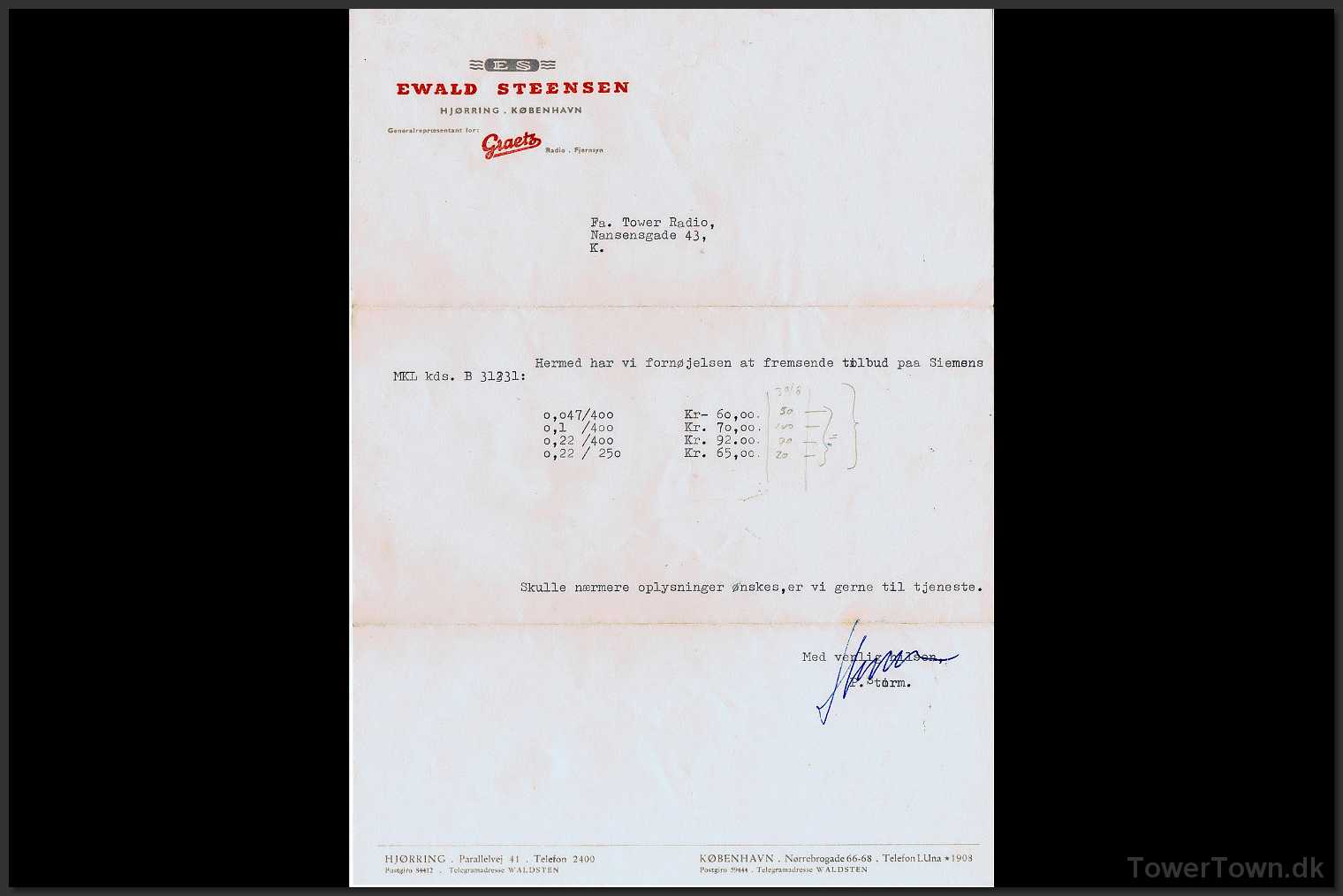

52 Ewald Steensen, Graetz tilbud (2)
Image 38 of 39

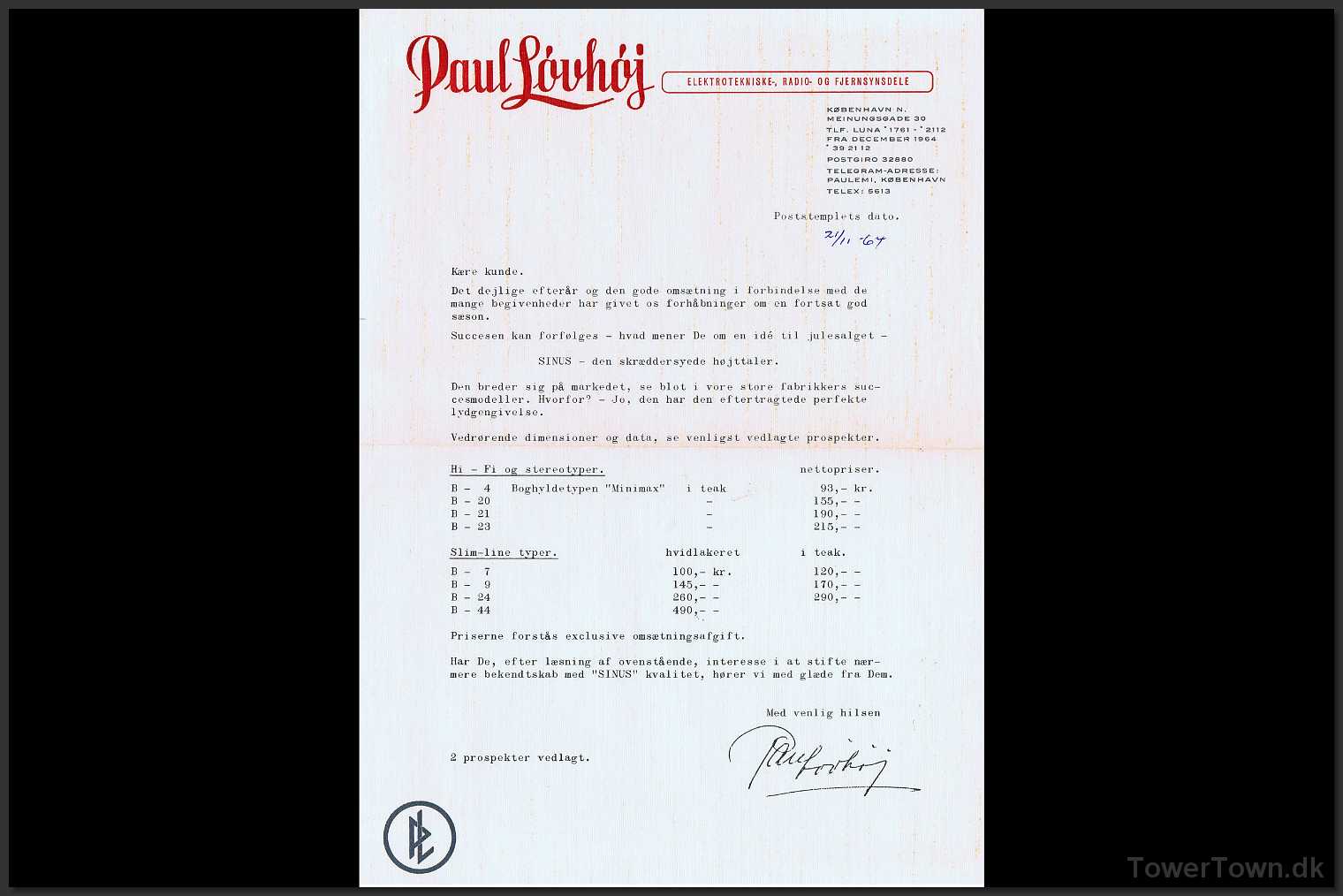

53 Paul Soelvhoej Sinus hoejttalere (2)
Image 39 of 39
